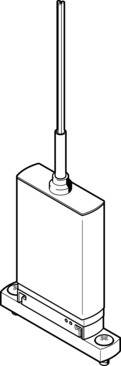

Accionamiento manual auxiliar
Ninguna
Anchura
9 mm
Caudal nominal normal (normalizado según DIN 1343)
160 l/min
Clase de resistencia a la corrosión CRC
2 - riesgo de corrosión moderado
Condiciones de funcionamiento según DIN VDE 0580
S3 50 % 20 min con válvula individual. S3 15 % 20 min. con montaje en bloque
Conexión eléctrica
2 pines. Conector KMH
Conexión neumática 1
Placa base
Conexión neumática 2
Placa base
Conexión neumática de utilización
Placa base
Conformidad PWIS
VDMA24364-B2-L
Forma constructiva
Válvula de asiento sin muelle recuperador
Frecuencia de conmutación máx.
500 Hz
Función de la válvula
2/2 cerrada monoestable
Grado de protección
IP40
Limitación de la temperatura ambiente y de los medios
En función de la frecuencia de conmutación (véase el diagrama)
Margen de tensiones de servicio DC
12 V ... 53 V
Material de las juntas
HNBR
Material de los tornillos
Acero
Material del cuerpo
Reforzado con PA
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el funcionamiento
No poner en funcionamiento sin caudal.
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Funcionamiento con lubricación imposible
Nota sobre la tensión de funcionamiento
Funcionamiento solo con cable de conexión MHJ9-KMH-...
Par de apriete máx. en el sistema de fijación de la válvula
0.28 Nm
Patrón uniforme
9.5 mm
Peso del producto
25 g
Posición de montaje
Cualquiera
Presión de funcionamiento
7.25 psi ... 87 psi
Principio de sellado
Duro
Resistencia de las bobinas
5 Ohm
Sentido de flujo
No reversible
Símbolo
992259
Temperatura ambiente
-5 °C ... 60 °C
Temperatura de almacenamiento
-20 °C ... 50 °C
Temperatura del medio
-5 °C ... 60 °C
Temperatura superficial admisible en el imán
120 °C
Tensión de alimentación
24 V DC
Tiempo de conmutación OFF a 0,5 bar y 24 V en estado nuevo
0.7 ms
Tiempo de conmutación OFF a 4 bar y 12 V en estado nuevo
0.6 ms
Tiempo de conmutación OFF a 4 bar y 24 V en estado nuevo
0.5 ms
Tiempo de conmutación OFF a 4 bar y 48 V en estado nuevo
0.4 ms
Tiempo de conmutación OFF a 6 bar y 24 V en estado nuevo
0.5 ms
Tiempo de conmutación ON a 0,5 bar y 24 V en estado nuevo
0.9 ms
Tiempo de conmutación ON a 4 bar y 12 V en estado nuevo
1.4 ms
Tiempo de conmutación ON a 4 bar y 24 V en estado nuevo
1 ms
Tiempo de conmutación ON a 4 bar y 48 V en estado nuevo
0.8 ms
Tiempo de conmutación ON a 6 bar y 24 V en estado nuevo
1.3 ms
Tipo de accionamiento
Eléctrico
Tipo de control
Directo
Tipo de fijación
En placa base
Tipo de reposición
Muelle neumático
Tolerancia para tiempo de conmutación OFF
-0,6
Tolerancia para tiempo de conmutación ON
+/-15 %
Valor b
0.36
Valor C
0.66 l/sbar
