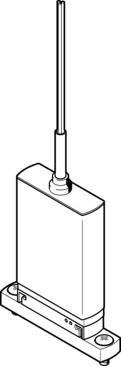

Accionamiento manual auxiliar
Ninguna
Anchura
9 mm
Caudal nominal normal (normalizado según DIN 1343)
100 l/min
Clase de resistencia a la corrosión CRC
2 - riesgo de corrosión moderado
Conexión eléctrica
2 pines
Conector KMH
Conexión neumática 1
Placa base
Conexión neumática 2
Placa base
Conexión neumática de utilización
Placa base
Conformidad PWIS
VDMA24364-B2-L
Forma constructiva
Válvula de asiento sin muelle recuperador
Frecuencia de conmutación máx.
1000 Hz
Función de la válvula
2/2 cerrada monoestable
Grado de protección
IP40
Limitación de la temperatura ambiente y de los medios
En función de la frecuencia de conmutación (véase el diagrama)
Margen de tensiones de servicio DC
12 V ... 53 V
Material de las juntas
HNBR
Material de los tornillos
Acero
Material del cuerpo
Reforzado con PA
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el funcionamiento
No poner en funcionamiento sin caudal.
Temperatura ambiente máx. para montaje en bloque con caudal: 45 °C.
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Funcionamiento con lubricación imposible
Nota sobre la tensión de funcionamiento
Funcionamiento solo con cable de conexión MHJ9-KMH-...
Par de apriete máx. en el sistema de fijación de la válvula
0.28 Nm
Patrón uniforme
9.5 mm
Peso del producto
25 g
Posición de montaje
Cualquiera
Presión de funcionamiento
7.25 psi ... 87 psi
Principio de sellado
Duro
Resistencia de las bobinas
2.5 Ohm
Sentido de flujo
No reversible
Símbolo
00992259
Temperatura ambiente
-5 °C ... 60 °C
Temperatura de almacenamiento
-20 °C ... 50 °C
Temperatura del medio
-5 °C ... 60 °C
Temperatura superficial admisible en el imán
120 °C
Tensión de alimentación
24 V DC
Tiempo de conexión
100%
Tiempo de conmutación OFF a 0,5 bar y 24 V en estado nuevo
0.5 ms
Tiempo de conmutación OFF a 4 bar y 12 V en estado nuevo
0.4 ms
Tiempo de conmutación OFF a 4 bar y 24 V en estado nuevo
0.4 ms
Tiempo de conmutación OFF a 4 bar y 48 V en estado nuevo
0.4 ms
Tiempo de conmutación OFF a 6 bar y 24 V en estado nuevo
0.4 ms
Tiempo de conmutación ON a 0,5 bar y 24 V en estado nuevo
0.7 ms
Tiempo de conmutación ON a 4 bar y 12 V en estado nuevo
1.1 ms
Tiempo de conmutación ON a 4 bar y 24 V en estado nuevo
0.8 ms
Tiempo de conmutación ON a 4 bar y 48 V en estado nuevo
0.6 ms
Tiempo de conmutación ON a 6 bar y 24 V en estado nuevo
0.9 ms
Tipo de accionamiento
Eléctrico
Tipo de control
Directo
Tipo de fijación
En placa base
Tipo de reposición
Muelle neumático
Tolerancia para tiempo de conmutación OFF
+15 %/-25 %
Tolerancia para tiempo de conmutación ON
+/-15 %
Valor b
0.38
Valor C
0.4 l/sbar
