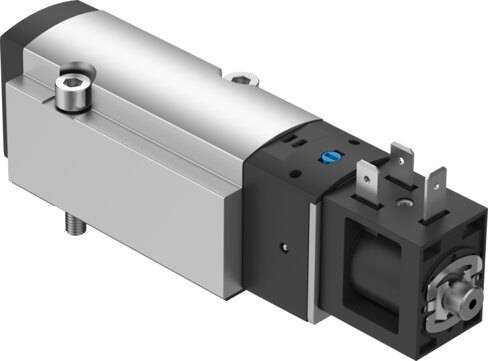

Accionamiento manual auxiliar
Con enclavamiento
Sin enclavamiento
Alimentación del aire de pilotaje
Interno
Anchura
38 mm
Caudal de válvula
1342 l/min
Caudal nominal normal (normalizado según DIN 1343)
1200 l/min
Caudal válvula de interconexión neumática
1313 l/min
Caudal válvula en placa base individual
1341 l/min
Clase de resistencia a la corrosión CRC
1 - riesgo de corrosión bajo
Código ISO
151
Conexión eléctrica
Forma B
Según estándar industrial (11 mm)
Conexión neumática 1
Placa base, tamaño 1, según ISO 5599-1
Conexión neumática 2
Placa base, tamaño 1, según ISO 5599-1
Conexión neumática 3
Placa base, tamaño 1, según ISO 5599-1
Conexión neumática 4
Placa base, tamaño 1, según ISO 5599-1
Conexión neumática 5
Placa base, tamaño 1, según ISO 5599-1
Conexión neumática de utilización
Placa base, tamaño 1, según ISO 5599-1
Conexión para la abertura de aireación
No sujeto
Conforme a la norma
ISO 5599-1
Conformidad PWIS
VDMA24364-Zona III
Diámetro nominal
6.3 mm
Fluctuaciones de tensión admisibles
+/- 10 %
Forma constructiva
Corredera del émbolo con anillo de junta
Función de escape
Estrangulable
Función de la válvula
Monoestable de 5/2 vías
Grado de protección
IP65
Con caja tomacorriente
Según IEC 60529
Impulso de control positivo máximo con señal 0
2500 µs
Indicación del estado de señal
Con accesorios
Material de la corredera del émbolo
Aleación de forja de aluminio
Material de las juntas
HNBR
NBR
Material de los tornillos
Acero, galvanizado
Material del cuerpo
Aleación de aluminio forjado
Máx. impulso de prueba negativo con señal 1
1100 µs
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Medio de mando
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Par de apriete máx. en el sistema de fijación de la válvula
5 Nm
Patrón uniforme
43 mm
Peso del producto
321 g
Posición de montaje
Cualquiera
Presión de funcionamiento
3 bar ... 8 bar
Principio de sellado
Blando
Resistencia a las vibraciones
Control para el transporte con grado de severidad 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 2, según FN 942017-5 y EN 60068-2-27
Sentido de flujo
No reversible
Símbolo
00991049
Superposición
Superposición negativa
Tamaño de válvula
42 mm
Temperatura ambiente
-5 °C ... 50 °C
Temperatura del medio
-5 °C ... 50 °C
Tensión de alimentación
24 V DC
Tensión nominal de funcionamiento DC
24 V
Tiempo de conexión
100%
Tiempo de conmutación OFF
20.7 ms
Tiempo de conmutación ON
17.3 ms
Tipo de accionamiento
Eléctrico
Tipo de control
Servopilotado
Tipo de fijación
En placa base
Tipo de reposición
Muelle neumático
Valor b
0.26
Valor C
5.87 l/sbar
Valores característicos de las bobinas
24 V DC: 3,3 W
