Ancho total
34.6 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Capacidad de carga dinámica básica
14 kN
Capacidad de carga estática básica
7.8 kN
Carga límite de fatiga
0.335 kN
Código UNSPSC
31171536.0
Código eClass
23-05-16-01
Distancia del centro entre los agujeros para tornillos
76.2 mm
Diámetro de los tornillos de fijación
8 mm
Diámetro del agujero
25 mm
DIÁMETRO DEL EJE
25 mm
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición esferoidal
Orificio de relubricación
Con
Peso neto del producto
0.407 kg
Recubrimiento
Sin
Tipo de agujero para tornillos de fijación
Plano
Tipo de sellado
Contacto estándar
Tipo de soporte
Con pestaña
Velocidad límite
7 000 r/min
Ancho del aro interior
21.5 mm
Nota
Velocidad límite con tolerancia de eje h6
Tipo de agujero
Cilíndrico
Altura total
95.3 mm
Longitud total
71.4 mm
Aro de asiento de caucho
Sin
Elemento de retención, aro interior
Anillo excéntrico
Ancho del rodamiento, total
31 mm
Ancho total del soporte
21 mm
Diámetro del agujero del tornillo de fijación
8.89 mm
Sellado, unidad
Sin
Par de apriete recomendado para el tornillo de fijación
4 N·m
Ancho de la pestaña
11.1 mm
Ancho total del rodamiento
31 mm
Cumplimiento con el estándar
Norma estadounidense
Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura
23.5 mm
Diámetro exterior del anillo de fijación
37.4 mm
Tamaño de llave hexagonal para tornillo de fijación
3 mm
Tornillo de fijación
M6x0.75
Ancho del soporte
21 mm

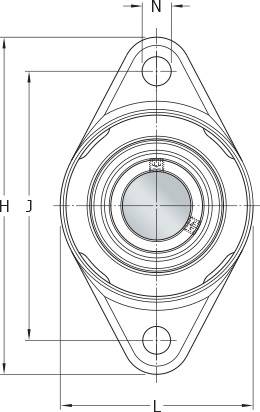

Tipo de soporte con pestaña
Ovalada
Diámetro de la cabeza esférica de la boquilla engrasadora
6.579 mm
Diámetro exterior del aro interior
≈ ≈33.74 mm
Diámetro recomendado para los tornillos de fijación, mm
8 mm
Diámetro recomendado para los tornillos de fijación, pulgadas
0.3125 in
Diámetro superior externo
67 mm
Para un propósito específico
Para aplicaciones de manipulación de materiales
Posición angular de la rosca del soporte
45 °
Posición axial de la rosca del soporte
13 mm
Rosca de la boquilla engrasadora
1/4-28 SAE-LT
Rosca del soporte para boquilla engrasadora
1/4-28 UNF
Sellado, rodamiento
Rozante en ambos lados
Tamaño de la llave hexagonal para la boquilla engrasadora
7.938 mm
Tipo de sellado, rodamiento
Contacto estándar
Distancia de la cara lateral del dispositivo de fijación al centro de la rosca
4.75 mm
