Ancho total
73.7 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
4.0
Capacidad de carga dinámica básica
52.7 kN
Capacidad de carga estática básica
36 kN
Carga límite de fatiga
1.53 kN
Código UNSPSC
31171536.0
Código eClass
23-05-08-02

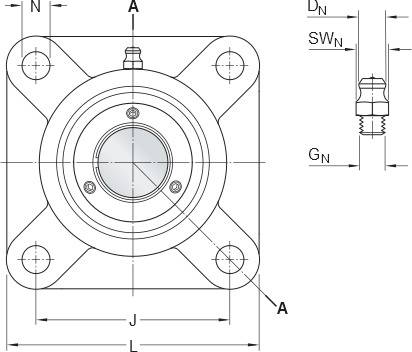

Distancia del centro entre los agujeros para tornillos
143 mm
Diámetro de los tornillos de fijación
15.875 mm
Diámetro del agujero
61.913 mm
DIÁMETRO DEL EJE
61.913 mm
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
3.98 kg
Recubrimiento
Sin
Tipo de agujero para tornillos de fijación
Plano
Tipo de sellado
Contacto estándar
Tipo de soporte
Con pestaña
Velocidad límite
3 400 r/min
Ancho del aro interior
65.1 mm
Nota
Velocidad límite con tolerancia de eje h6
Tipo de agujero
Cilíndrico
Longitud total
175 mm
Aro de asiento de caucho
Sin
Elemento de retención, aro interior
Tornillos de fijación
Ancho del rodamiento, total
65.1 mm
Ancho total del soporte
52 mm
Desplazamiento axial de las fijas de situación
49.5 mm
Distancia de las fijas de situación
161 mm
Diámetro del agujero del tornillo de fijación
18 mm
Sellado, unidad
Tapa lateral opcional
Par de apriete recomendado para el tornillo de fijación
16.5 N·m
Ancho de la pestaña
17 mm
Ancho total del rodamiento
65.1 mm
Cumplimiento con el estándar
ISO

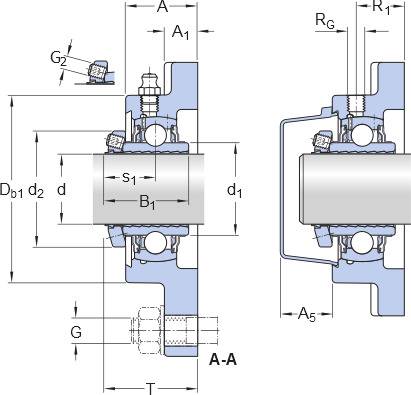

Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura
39.7 mm
Tamaño de llave hexagonal para tornillo de fijación
4.763 mm
Tornillo de fijación
3/8-24 UNF
Ancho del soporte
52 mm
Tipo de soporte con pestaña
Cuadrada
Diámetro de la cabeza esférica de la boquilla engrasadora
6.5 mm
Diámetro del rebaje de centrado del soporte
161.9 mm
Diámetro exterior del aro interior
≈ ≈75.64 mm
Diámetro externo de la base
143 mm
Diámetro recomendado para las fijas de situación
4 mm
Diámetro recomendado para los tornillos de fijación, mm
16 mm
Diámetro recomendado para los tornillos de fijación, pulgadas
0.625 in
Diámetro superior externo
130 mm
Para un propósito específico
Para aplicaciones de manipulación de materiales
Parte que sobresale de la tapa lateral
39 mm
Posición axial de la rosca del soporte
34.5 mm
Profundidad del rebaje de centrado
3.2 mm
Rosca de la boquilla engrasadora
1/4-28 SAE-LT
Rosca del soporte para boquilla engrasadora
1/4-28 UNF
Sellado, rodamiento
Sello y aro deflector en ambos lados
Tamaño de la llave hexagonal para la boquilla engrasadora
7 mm
Tipo de sellado, rodamiento
Contacto estándar
Distancia de la cara lateral del dispositivo de fijación al centro de la rosca
10 mm
