Ancho total
44.4 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
4.0
Capacidad de carga dinámica básica
25.5 kN
Capacidad de carga estática básica
15.3 kN
Carga límite de fatiga
0.655 kN
Código UNSPSC
31171536.0
Código eClass
23-05-16-02

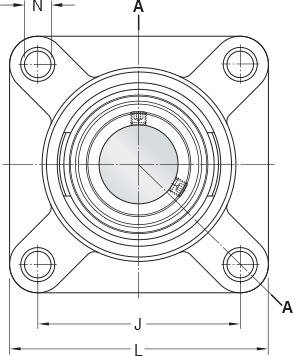

Distancia del centro entre los agujeros para tornillos
92 mm
Diámetro de los tornillos de fijación
12.7 mm
Diámetro del agujero
31.75 mm
DIÁMETRO DEL EJE
31.75 mm
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
1.38 kg
Recubrimiento
Sin
Tipo de agujero para tornillos de fijación
Plano
Tipo de sellado
Contacto estándar
Tipo de soporte
Con pestaña
Velocidad límite
5 300 r/min
Ancho del aro interior
42.9 mm
Nota
Velocidad límite con tolerancia de eje h6
Tipo de agujero
Cilíndrico
Longitud total
118 mm
Aro de asiento de caucho
Sin
Elemento de retención, aro interior
Tornillos de fijación
Ancho del rodamiento, total
42.9 mm
Ancho total del soporte
34 mm
Desplazamiento axial de las fijas de situación
29 mm
Distancia de las fijas de situación
106 mm
Diámetro del agujero del tornillo de fijación
14 mm
Sellado, unidad
Sin
Par de apriete recomendado para el tornillo de fijación
6.5 N·m
Ancho de la pestaña
13 mm
Ancho total del rodamiento
42.9 mm
Cumplimiento con el estándar
JIS
Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura
25.4 mm
Tamaño de llave hexagonal para tornillo de fijación
3.969 mm
Tornillo de fijación
5/16-24 UNF
Ancho del soporte
34 mm
Tipo de soporte con pestaña
Cuadrada
Diámetro de la cabeza esférica de la boquilla engrasadora
6.5 mm
Diámetro del rebaje de centrado del soporte
106.4 mm
Diámetro exterior del aro interior
≈ ≈46.1 mm
Diámetro externo de la base
96 mm
Diámetro recomendado para las fijas de situación
4 mm
Diámetro recomendado para los tornillos de fijación, mm
12 mm
Diámetro recomendado para los tornillos de fijación, pulgadas
0.5 in
Diámetro superior externo
87 mm
Para un propósito específico
Para aplicaciones de manipulación de materiales
Posición axial de la rosca del soporte
20.5 mm
Profundidad del rebaje de centrado
3.2 mm
Rosca de la boquilla engrasadora
1/4-28 SAE-LT
Rosca del soporte para boquilla engrasadora
1/4-28 UNF
Sellado, rodamiento
Sello y aro deflector en ambos lados
Tamaño de la llave hexagonal para la boquilla engrasadora
7 mm
Tipo de sellado, rodamiento
Contacto estándar
Distancia de la cara lateral del dispositivo de fijación al centro de la rosca
6 mm
