Ancho total
43.55 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
4.0
Capacidad de carga dinámica básica
25.5 kN
Capacidad de carga estática básica
15.3 kN
Carga límite de fatiga
0.655 kN
Código UNSPSC
31171536.0
Código eClass
23-05-16-02
Distancia del centro entre los agujeros para tornillos
92 mm
Diámetro de los tornillos de fijación
12 mm
Diámetro del agujero
30 mm
DIÁMETRO DEL EJE
30 mm
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
1.27 kg
Recubrimiento
Sin
Tipo de agujero para tornillos de fijación
Plano
Tipo de sellado
Contacto estándar
Tipo de soporte
Con pestaña
Velocidad límite
5 300 r/min
Tipo de agujero
Cónico
Longitud total
118 mm
Aro de asiento de caucho
Sin
Diámetro exterior de la tuerca de fijación
52 mm
Elemento de retención, aro interior
Manguito de fijación
Ancho del rodamiento, total
30.5 mm
Ancho total del soporte
34 mm
Desplazamiento axial de las fijas de situación
29 mm
Distancia de las fijas de situación
106 mm
Diámetro del agujero del tornillo de fijación
14 mm
Herramienta de montaje asociada
HN 7
Llave asociada
HN 7
Sellado, unidad
Sin
Ancho de la pestaña
13 mm
Cumplimiento con el estándar
JIS
Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura
24.45 mm
Ancho del soporte
34 mm

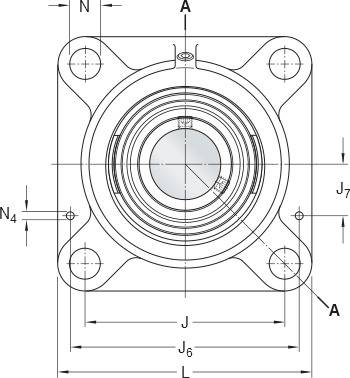

Tipo de soporte con pestaña
Cuadrada
Diámetro de la cabeza esférica de la boquilla engrasadora
6.5 mm
Diámetro del rebaje de centrado del soporte
106.4 mm
Diámetro exterior del aro interior
≈ ≈46.1 mm
Diámetro externo de la base
96 mm
Diámetro recomendado para las fijas de situación
4 mm
Diámetro recomendado para los tornillos de fijación, mm
12 mm
Diámetro recomendado para los tornillos de fijación, pulgadas
0.5 in
Diámetro superior externo
87 mm
Para un propósito específico
Para aplicaciones de manipulación de materiales
Posición axial de la rosca del soporte
20.5 mm
Profundidad del rebaje de centrado
3.2 mm
Rosca de la boquilla engrasadora
1/4-28 SAE-LT
Rosca del soporte para boquilla engrasadora
1/4-28 UNF
Sellado, rodamiento
Sello y aro deflector en ambos lados
Tamaño de la llave hexagonal para la boquilla engrasadora
7 mm
Tipo de sellado, rodamiento
Contacto estándar
Ancho del manguito
43 mm
Ángulo de apriete recomendado de la tuerca de fijación
100 °
