Ancho total
64.4 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Capacidad de carga dinámica básica
43.6 kN
Capacidad de carga estática básica
29 kN
Carga límite de fatiga
1.25 kN
Código UNSPSC
31171536.0
Código eClass
23-05-08-02
Distancia del centro entre los agujeros para tornillos
184 mm
Diámetro de los tornillos de fijación
16 mm
Diámetro del agujero
55 mm
DIÁMETRO DEL EJE
55 mm
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
2.7 kg
Recubrimiento
Sin
Tipo de agujero para tornillos de fijación
Plano
Tipo de sellado
Contacto estándar
Tipo de soporte
Con pestaña
Velocidad límite
3 600 r/min
Ancho del aro interior
55.6 mm
Nota
Velocidad límite con tolerancia de eje h6
Tipo de agujero
Cilíndrico

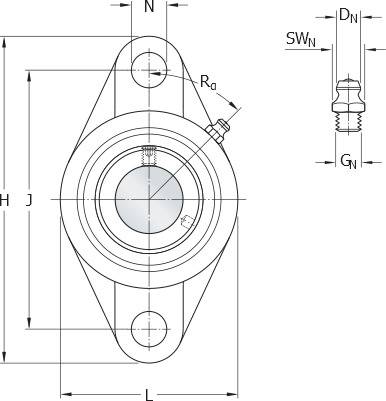

Altura total
216 mm
Longitud total
127 mm
Aro de asiento de caucho
Sin
Elemento de retención, aro interior
Tornillos de fijación
Ancho del rodamiento, total
55.6 mm
Ancho total del soporte
47 mm
Desplazamiento axial de las fijas de situación
18 mm
Distancia de las fijas de situación
154 mm
Diámetro del agujero del tornillo de fijación
18 mm
Sellado, unidad
Tapa lateral opcional
Par de apriete recomendado para el tornillo de fijación
16.5 N·m
Ancho de la pestaña
16 mm
Cumplimiento con el estándar
ISO

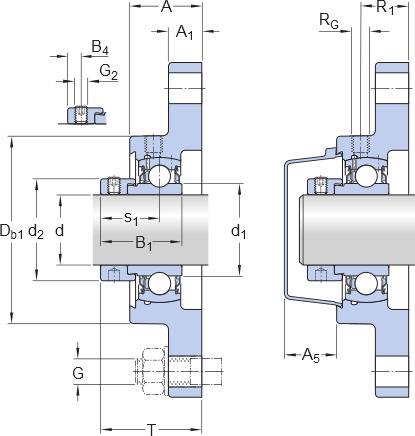

Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura
33.4 mm
Tamaño de llave hexagonal para tornillo de fijación
5 mm
Tornillo de fijación
M10x1
Ancho del soporte
47 mm
Tipo de soporte con pestaña
Ovalada
Diámetro de la cabeza esférica de la boquilla engrasadora
6.5 mm
Diámetro del rebaje de centrado del soporte
111.6 mm
Diámetro exterior del aro interior
≈ ≈69.06 mm
Diámetro externo de la base
127 mm
Diámetro recomendado para las fijas de situación
2 mm
Diámetro recomendado para los tornillos de fijación, mm
16 mm
Diámetro recomendado para los tornillos de fijación, pulgadas
0.625 in
Diámetro superior externo
118 mm
Posición angular de la rosca del soporte
45 °
Posición axial de la rosca del soporte
31.5 mm
Profundidad del rebaje de centrado
3.2 mm
Rosca de la boquilla engrasadora
1/4-28 SAE-LT
Rosca del soporte para boquilla engrasadora
1/4-28 UNF
Sellado, rodamiento
Sello y aro deflector en ambos lados
Tamaño de la llave hexagonal para la boquilla engrasadora
7 mm
Tipo de sellado, rodamiento
Contacto estándar
Distancia de la cara lateral del dispositivo de fijación al centro de la rosca
9 mm
