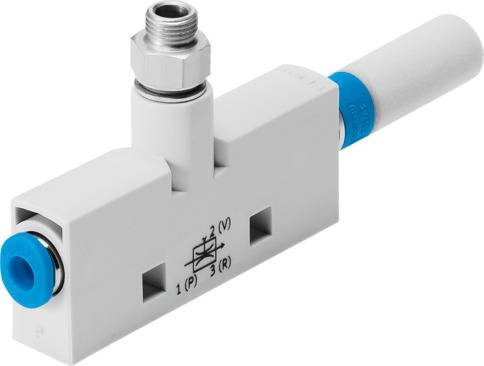

Característica del eyector
Alto vacío. Estándar
Caudal de aspiración máximo contra atmósfera
25 l/min
Clase de resistencia a la corrosión CRC
1 - riesgo de corrosión bajo
Conexión de vacío
G1/4
Conexión neumática 1
QS-6
Conexión neumática 3
Silenciador abierto
Conformidad PWIS
VDMA24364-Zona III
Diámetro nominal de la tobera Laval
0.95 mm
Ejecución del silenciador
Abierto
Forma constructiva
Forma en T
Función integrada
Silenciador abierto
Material de la rosca de conexión
Aleación de forja de aluminio
Material de la tobera interior
POM
Material de las juntas
NBR
Material del cuerpo
Reforzado con POM
Material del eyector
Aleación de forja de aluminio
Material del racor
Latón. Niquelado
Material del silenciador
Fundición inyectada de aluminio. POM. Espuma de PU
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nivel de ruido para presión nominal de funcionamiento
71 dB(A)
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Funcionamiento con lubricación imposible
Par de apriete máx.
0.5 Nm
Patrón uniforme
18 mm
Peso del producto
42 g
Posición de montaje
Cualquiera
Presión de funcionamiento
1 bar ... 8 bar
Presión de funcionamiento para caudal de aspiración máx.
3.1 bar
Presión de funcionamiento para vacío máximo
4.5 bar
Presión nominal de funcionamiento
6 bar
Símbolo
991489
Temperatura ambiente
0 °C ... 60 °C
Temperatura del medio
0 °C ... 60 °C
Tiempo de alimentación de aire a presión de funcionamiento nominal
1.1 s
Tipo de fijación
Con taladro pasante. Con accesorios
Vacío máximo
89%
