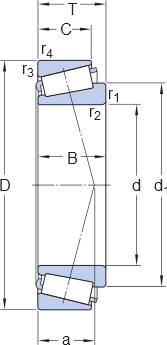

Ancho total
66.675 mm
Cantidad de hileras
1.0
Capacidad de carga dinámica básica
619 kN
Capacidad de carga estática básica
830 kN
Característica de relubricación
Sin
Carga límite de fatiga
88 kN
Código UNSPSC
31171516.0
Código eClass
23-05-09-10
Dimensión del chaflán del aro interior
min. min.7 mm
Disposición ajustada
No
Disposición del ángulo de contacto (rodamiento de dos hileras)
No aplica
Diámetro del agujero
101.6 mm

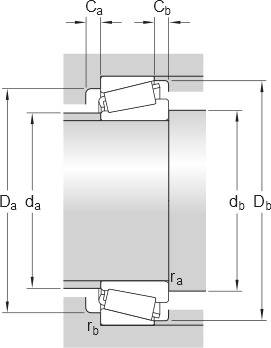

Diámetro del resalte del eje
max. max.132 mm
Diámetro del resalte del soporte
min. min.184 mm
Diámetro exterior
212.725 mm
Elemento de fijación, aro exterior del rodamiento
Sin
Factor de cálculo
1.8
Indicative carbon footprint for new product
40.5 kg CO2e
Jaula
Chapa metálica
Lubricante
Ninguna
Peso neto del producto
11.3 kg
Recubrimiento
Sin
Sellado
Sin
Sistema de unidades
Pulgada
Valor límite
0.33
Velocidad de referencia
2 200 r/min
Velocidad límite
3 000 r/min
Ángulo de contacto
12.3 °
Ancho del aro exterior
53.975 mm
Ancho del aro interior
66.675 mm
Dimensión del chaflán del aro exterior
min. min.3.3 mm
Distancia de la cara lateral al punto de presión
46.93 mm
Pieza del rodamiento
Rodamiento completo
Radio de acuerdo del eje
max. max.7 mm
Radio de acuerdo del soporte
max. max.3.3 mm
Tipo de agujero
Cilíndrico
Diámetro del resalte del aro interior
≈ ≈158.1 mm
Ancho mínimo del espacio requerido en el soporte en la cara lateral pequeña
min. min.12.5 mm
Ancho mínimo de espacio requerido en el soporte en cara lateral grande
min. min.10 mm
Series de dimensiones
HH 224300
