Ayuda a la configuración
Archivo GSDML
Certificación
RCM
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Conformidad PWIS
VDMA24364-B2-L
Consumo propio de corriente con tensión de funcionamiento nominal
Típico 145 mA
Diagnosis específica por unidad
Diagnosis de canal y orientada al módulo
Baja tensión en módulos
Acumulador diagnosis
Dimensiones: ancho x largo x alto
(incl. bloque de distribución)
50 mm x 107 mm x 80 mm
Elementos de mando
Interruptor DIL
Funciones adicionales
Acceso acíclico a los datos a través de bus de campo
Acceso no cíclico a los datos mediante Ethernet
Fast Start Up (FSU)
I&M
Diagnosis por canales, a través del bus de campo
LLDP
MQTT
MRP
MRPD
PROFIenergy
PROFIsafe
Redundancia del sistema S2
Parametrización del start-up en lenguaje usual a través de bus de campo
Estado del sistema indicado con datos del proceso
Interfaz de diagnosis adicional para unidades de indicación y control
Grado de protección
IP65
IP67

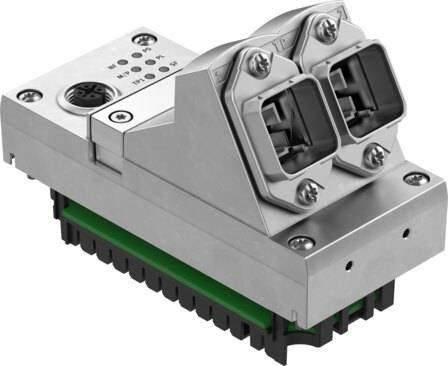

Indicador LED específico del bus
M/P: Maintenance/PROFIenergy
NF: Error de red
TP1: red de comunicación activa puerto 1
TP2: red de comunicación activa puerto 2
Indicador LED específico del producto
M: modify, parametrización
PL: Alimentación de carga
PS: Alimentación de la parte electrónica, alimentación de los sensores
SF: error del sistema
Interfaz de bus de campo
2x zócalo SCRJ push-pull, AIDA
Margen de tensiones de servicio DC
18 V ... 30 V
Material del cuerpo
Fundición inyectada de aluminio
Nota sobre el material
Conformidad con la Directiva RoHS
Parametrización
Características de la diagnosis
Reacción failsafe
Forzar canales
Configuración de señal
Parámetros del sistema
Peso del producto
280 g
Protocolo
PROFINET IRT
PROFINET RT
Temperatura ambiente
-5 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 70 °C
Tensión nominal de funcionamiento DC
24 V
Velocidad de transmisión
100 Mbit/s
Volumen máximo de direcciones de entradas
64 byte
Volumen máximo de direcciones para salidas
64 byte
