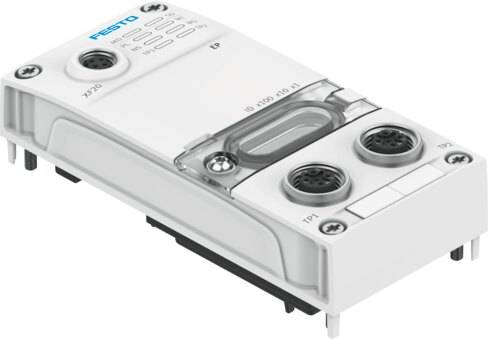

Altura nominal de utilización
<= 2000 m ASL (> 79,5 kPa)
Ayuda a la configuración
Archivo EDS
Categoría de sobretensión
II
Clase de protección
III
Clase de resistencia a la corrosión CRC
1 - riesgo de corrosión bajo
Conformidad PWIS
VDMA24364-B2-L
Consumo propio con tensión nominal de funcionamiento para electrónica/sensores
Típico 95 mA
Consumo propio de corriente con tensión de funcionamiento nominal, carga
Típico 3 mA
Control de inflamabilidad del material
UL94 V-0 (cuerpo)
Diagnosis mediante bus
APDD inválido. Desconexión de carga. Error de comunicación. Sobretensión de sistema electrónico/sensores. Sobretensión de carga. Subtensión de sistema electrónico/sensores. Subtensión de carga
Diagnosis mediante LED
Diagnosis por módulo. Comunicación EtherNet/IP. Alimentación eléctrica para la electrónica y los sensores. Alimentación de tensión de carga. Diagnosis del sistema. Mantenimiento necesario
Dimensiones: ancho x largo x alto
50,1 mm x 107,3 mm x 57,5 mm
Fluctuaciones de tensión admisibles de carga
± 25 %
Fluctuaciones de tensión admisibles para electrónica/sensores
± 25 %
Grado de ensuciamiento
2
Humedad relativa del aire
5 - 95 %. Sin condensación
Interfaz de bus de campo, cantidad de contactos/hilos
4
Interfaz de bus de campo, distribución de conexiones
995716
Interfaz de bus de campo, función
Conexión de bus entrante/saliente
Interfaz de bus de campo, nota acerca de la velocidad de transmisión
100 Mbit, Fast Ethernet conmutada
Interfaz de bus de campo, protocolo
ACD (Address Conflict Detection). DLR (Device Level Ring). EtherNet/IP. EtherNet/IP QoS. EtherNet/IP Quickconnect. Modbus/TCP (Modbus/UDP). SNMP
Interfaz de bus de campo, separación galvánica
sí
Interfaz de bus de campo, técnica de conexión
M12x1, codificación D según EN 61076-2-101
Interfaz de bus de campo, tipo
Ethernet
Interfaz de bus de campo, tipo de conexión
2 zócalos
Interfaz de bus de campo, velocidad de transmisión
100 Mbit/s
Interfaz de comunicación, apantallamiento
sí
Interfaz de comunicación, distribución de conexiones
995937
Interfaz de comunicación, funcionamiento
Comunicación del sistema XF20 OUT
Interfaz de comunicación, número de contactos/hilos
4
Interfaz de comunicación, protocolo
AP
Interfaz de comunicación, técnica de conexión
M8x1, codificación D según EN 61076-2-114
Interfaz de comunicación, tipo de conexión
Zócalo
Longitud máx. del cable
100 m Ethernet/IP
Material de la junta tórica
FPM
Material de la tapa
PBT, reforzado
Material de los tornillos
Acero niquelado
Material del manguito con rosca interior
Acero inoxidable de alta aleación
Material pantalla visual
PC
Máx. altura de montaje
3500 m
Nota acerca de la tensión nominal de funcionamiento DC
Protected Extra-Low-Voltage según IEC 60204-1
Nota sobre el material
Conformidad con la Directiva RoHS. Sin halógenos. Exento de ésteres de ácido fosfórico
Nota sobre la altura máxima de montaje
> 2000 m ASL (< 79,5 kPa). Respetar la reducción de la temperatura ambiente según la norma IEC 61131-2:2017
Nota sobre la resistencia a las vibraciones
SG1 sobre perfil DIN. SG2 en montaje directo. Control para el transporte con grado de severidad 1 según FN 942017-4 y EN 60068-2-6
Nota sobre la resistencia a los golpes
30 g/11 ms según EN 60068-2-27. SG1 sobre perfil DIN. SG2 en montaje directo. Prueba de impacto con grado de severidad 1, según FN 942017-5 y EN 60068-2-27
Nota sobre la temperatura ambiente
Respetar la reducción de la temperatura ambiente según la norma IEC 61131-2:2017
Nota sobre la tensión de funcionamiento
Unidades de alimentación SELV/PELV necesarias. Observar la caída de tensión
Nota sobre las entradas
EP: 488 bytes. Modbus: 4096 bytes
Nota sobre las salidas
EP: 496 bytes. Modbus: 4096 bytes
Número máx. de módulos
80
Parámetros de módulo
Configuración de supervisión de la tensión de alimentación de la carga PL
Patrón uniforme
50.1 mm
Peso del producto
113 g
Posición de montaje
Cualquiera
Protección contra inversión de polaridad
sí
Puenteo en cortes de red
10 ms
Resistencia a las vibraciones
Control para el transporte con grado de severidad 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 2, según FN 942017-5 y EN 60068-2-27
Separación potencial entre las tensiones de alimentación del sistema electrónico/los sensores y la carga/las válvulas
sí
Temperatura ambiente
-20 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 70 °C
Tensión nominal de funcionamiento DC carga
24 V
Tensión nominal de funcionamiento DC para electrónica/sensores
24 V
Tiempo de ciclo interno
< 1 ms
Tipo de fijación
Atornillado
Volumen máximo de direcciones de entradas
4096 byte
Volumen máximo de direcciones para salidas
4096 byte
