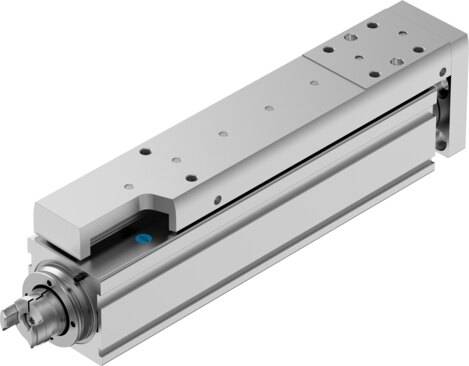

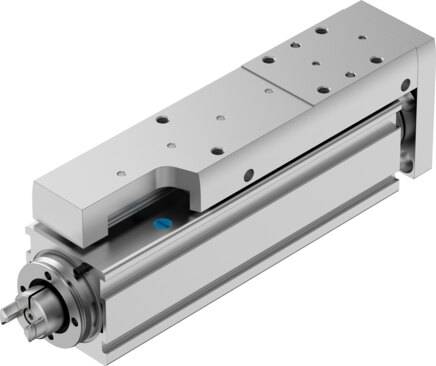

Aceleración máx.
15 m/s²
Aumento masa móvil por 10 mm de carrera
9 g
Capacidad de carga dinámica de la guía lineal
1310 N
Capacidad de carga dinámica del cojinete fijo
2810 N
Capacidad de carga dinámica del husillo de bolas
1700 N
Capacidad de carga estática de la guía lineal
2440 N
Capacidad de carga estática del cojinete fijo
1340 N
Capacidad de carga estática del husillo de bolas
2600 N
Carrera de trabajo
75 mm
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Clase de sala limpia
Clase 9 según ISO 14644-1
Código de interfaz del actuador
v20
Conformidad PWIS
VDMA24364-Zona III
Constante de avance
6 mm/rev
Detección de posición
Para sensor de proximidad
Diámetro del husillo
6 mm
Energía de impacto en las posiciones finales
0 J
Forma constructiva
Con husillo de bolas
Fuerza de avance máx. Fx
20 N
Fuerza Fz máxima
669 N
Fuerza máx. Fy
669 N
Fuerza radial máxima en el vástago de accionamiento
30 N
Fy con duración teórica de 100 km (únicamente se considera la guía)
1310 N
Fz con duración teórica de 100 km (únicamente se considera la guía)
1310 N
Grado de protección
IP40
Guía
Guía de rodamiento de bolas
Idoneidad para la producción de baterías de iones de litio
Adecuado para la producción de baterías con valores reducidos de Cu/Zn/Ni (F1a)
Intervalo de mantenimiento
Lubricación de por vida
Juego de inversión
150 µm
Masa móvil con carrera de 0 mm
83 g
Material de la guía del carro
Acero laminado
Material de la placa de yugo
Aleación forjada de aluminio anodizado
Material de la tuerca del husillo
Acero laminado
Material del carro
Aleación forjada de aluminio anodizado
Material del cuerpo
Aleación forjada de aluminio anodizado
Material del husillo
Acero laminado
Material del raíl de guía
Acero laminado
Material del vástago
Acero inoxidable de alta aleación
Momento de giro en funcionamiento sin carga, con máxima velocidad del movimiento
0.029 Nm
Momento de giro en funcionamiento sin carga, con mínima velocidad del movimiento
0.015 Nm
Momento de inercia de la masa JH por metro de carrera
0.01507 kgcm²
Momento de inercia de la masa JL por kg de carga útil
0.00912 kgcm²
Momento de inercia de la masa JO
0.00144 kgcm²
Momento máximo Mz
2.1 Nm
Momento Mx máximo
2 Nm
Momento My máx.
2.1 Nm
Mx con duración teórica de 100 km (únicamente se considera la guía)
5 Nm
My con duración teórica de 100 km (únicamente se considera la guía)
4 Nm
Mz con duración teórica de 100 km (únicamente se considera la guía)
4 Nm
Nivel de presión acústica
50 dB(A)
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre la energía de impacto en las posiciones finales
A la velocidad máxima del recorrido de referencia de 0,01 m/s
Paso de husillo
6 mm/rev
Peso adicional por 10 mm de carrera
19 g
Peso básico con carrera de 0 mm
176 g
Peso del producto
315 g
Posición de montaje
Cualquiera
Precisión de repetición
±0,015 mm
Referenciación
Bloque de tope fijo positivo. Bloque de tope fijo negativo. Interruptor de referencia
Reserva de carrera
0 mm
Revoluciones máx.
4000 1/min
Símbolo
992069
Tamaño
25
Temperatura ambiente
0 °C ... 50 °C
Tiempo de conexión
100%
Tipo de fijación
Con rosca interior. Con casquillo para centrar. Con accesorios. Con pasador cilíndrico
Tipo de husillo
Husillo de bolas
Tipo de motor
Motor paso a paso. Servomotor
Valor orientativo carga útil, horizontal
2 kg
Valor orientativo carga útil, vertical
2 kg
Velocidad máxima
0.4 m/s
Vida útil de referencia
5000 km
