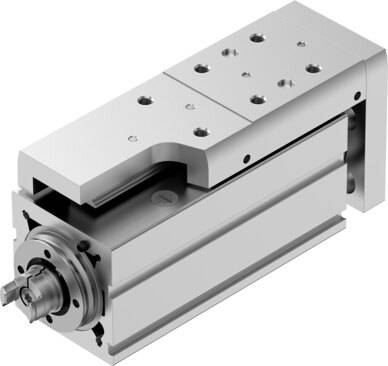

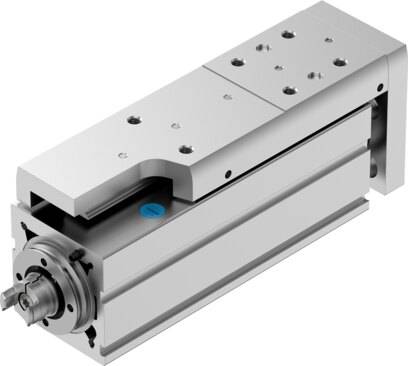

Aceleración máx.
15 m/s²
Aumento masa móvil por 10 mm de carrera
30 g
Capacidad de carga dinámica de la guía lineal
3240 N
Capacidad de carga dinámica del cojinete fijo
7413 N
Capacidad de carga dinámica del husillo de bolas
3200 N
Capacidad de carga estática de la guía lineal
5630 N
Capacidad de carga estática del cojinete fijo
3966 N
Capacidad de carga estática del husillo de bolas
5900 N
Carrera de trabajo
75 mm
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Clase de sala limpia
Clase 9 según ISO 14644-1
Código de interfaz del actuador
v32
Conformidad PWIS
VDMA24364-Zona III
Constante de avance
10 mm/rev
Detección de posición
Para sensor de proximidad
Diámetro del husillo
10 mm
Energía de impacto en las posiciones finales
1.0E-5 J
Forma constructiva
Con husillo de bolas
Fuerza de avance máx. Fx
120 N
Fuerza Fz máxima
1314 N
Fuerza máx. Fy
1314 N
Fuerza radial máxima en el vástago de accionamiento
180 N
Fy con duración teórica de 100 km (únicamente se considera la guía)
3240 N
Fz con duración teórica de 100 km (únicamente se considera la guía)
3240 N
Grado de protección
IP40
Guía
Guía de rodamiento de bolas
Idoneidad para la producción de baterías de iones de litio
Adecuado para la producción de baterías con valores reducidos de Cu/Zn/Ni (F1a)
Intervalo de mantenimiento
Lubricación de por vida
Juego de inversión
150 µm
Masa móvil con carrera de 0 mm
212 g
Material de la guía del carro
Acero laminado
Material de la placa de yugo
Aleación forjada de aluminio anodizado
Material de la tuerca del husillo
Acero laminado
Material del carro
Aleación forjada de aluminio anodizado
Material del cuerpo
Aleación forjada de aluminio anodizado
Material del husillo
Acero laminado
Material del raíl de guía
Acero laminado
Material del vástago
Acero inoxidable de alta aleación
Momento de giro en funcionamiento sin carga, con máxima velocidad del movimiento
0.1 Nm
Momento de giro en funcionamiento sin carga, con mínima velocidad del movimiento
0.03 Nm
Momento de inercia de la masa JH por metro de carrera
0.13609 kgcm²
Momento de inercia de la masa JL por kg de carga útil
0.02533 kgcm²
Momento de inercia de la masa JO
0.01363 kgcm²
Momento máximo Mz
7 Nm
Momento Mx máximo
8.1 Nm
Momento My máx.
7 Nm
Mx con duración teórica de 100 km (únicamente se considera la guía)
20 Nm
My con duración teórica de 100 km (únicamente se considera la guía)
17 Nm
Mz con duración teórica de 100 km (únicamente se considera la guía)
17 Nm
Nivel de presión acústica
50 dB(A)
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre la energía de impacto en las posiciones finales
A la velocidad máxima del recorrido de referencia de 0,01 m/s
Paso de husillo
10 mm/rev
Peso adicional por 10 mm de carrera
63 g
Peso básico con carrera de 0 mm
608 g
Peso del producto
1079 g
Posición de montaje
Cualquiera
Precisión de repetición
±0,015 mm
Referenciación
Bloque de tope fijo positivo. Bloque de tope fijo negativo. Interruptor de referencia
Reserva de carrera
0 mm
Revoluciones máx.
3600 1/min
Símbolo
992069
Tamaño
45
Temperatura ambiente
0 °C ... 50 °C
Tiempo de conexión
100%
Tipo de fijación
Con rosca interior. Con casquillo para centrar. Con accesorios. Con pasador cilíndrico
Tipo de husillo
Husillo de bolas
Tipo de motor
Motor paso a paso. Servomotor
Valor orientativo carga útil, horizontal
12 kg
Valor orientativo carga útil, vertical
12 kg
Velocidad máxima
0.6 m/s
Vida útil de referencia
5000 km
