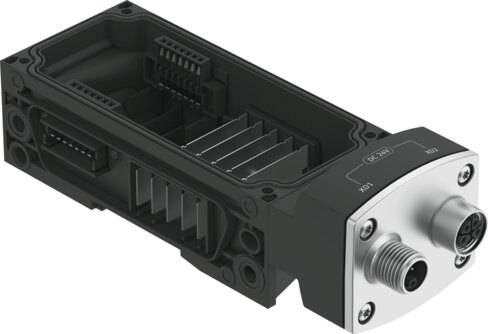

Dimensiones: ancho x largo x alto
50,1 mm x 150 mm x 45,6 mm
Patrón uniforme
50.1 mm
Tipo de fijación
En perfil DIN con accesorios
con taladro pasante para tornillo M5 con accesorios
con taladro pasante para tornillo M6 con accesorios
Peso del producto
177 g
Posición de montaje
cualquiera, en carril H: horizontal
Temperatura ambiente
-20 °C ... 50 °C
Nota sobre la temperatura ambiente
Respetar la reducción de la temperatura ambiente según la norma IEC 61131-2:2017
Temperatura de almacenamiento
-20 °C ... 70 °C
Humedad relativa del aire
5 - 95 %
Sin condensación
Altura nominal de utilización
<= 2000 m ASL (> 79,5 kPa)
Máx. altura de montaje
3500 m
Nota sobre la altura máxima de montaje
> 2000 m ASL (< 79,5 kPa)
Respetar la reducción de la temperatura ambiente según la norma IEC 61131-2:2017
Clase de resistencia a la corrosión CRC
1 - riesgo de corrosión bajo
Resistencia a las vibraciones
Control para el transporte con grado de severidad 2 según FN 942017-4 y EN 60068-2-6
Nota sobre la resistencia a las vibraciones
SG1 sobre perfil DIN
SG2 en montaje directo
Control para el transporte con grado de severidad 1 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 2, según FN 942017-5 y EN 60068-2-27
Nota sobre la resistencia a los golpes
30 g/11 ms según EN 60068-2-27
SG1 sobre perfil DIN
SG2 en montaje directo
Prueba de impacto con grado de severidad 1, según FN 942017-5 y EN 60068-2-27
Clase de protección
III
Categoría de sobretensión
II
Conformidad PWIS
VDMA24364-B2-L
Control de inflamabilidad del material
UL94 V-0 (cuerpo)
Nota sobre el material
Conformidad con la Directiva RoHS
Sin halógenos
Exento de ésteres de ácido fosfórico
Material del cuerpo
Reforzado con PA
Material de la brida
Fundición inyectada de cinc, niquelado
Material de los tornillos
Acero niquelado
Material de las juntas
Espuma de PUR
Material de la junta tórica
FPM
Alimentación eléctrica, función
Sistema electrónico/sensores y carga entrante
Alimentación eléctrica, tipo de conexión
Conector
Alimentación eléctrica, técnica de conexión
M12x1, codificación L según EN 61076-2-111
Alimentación eléctrica, distribución de conexiones
00997397
Alimentación eléctrica, número de contactos/hilos
4
Derivación de tensión, función
Sistema electrónico/sensores y carga saliente
Derivación de tensión, tipo de conexión
Zócalo
Transmisión de tensión, técnica de conexión
M12x1, codificación L según EN 61076-2-111
Derivación de tensión, número de contactos/hilos
4
Derivación de tensión, distribución de conexiones
00997396
Nota sobre la tensión de funcionamiento
Unidades de alimentación SELV/PELV necesarias
Observar la caída de tensión
Nota acerca de la tensión nominal de funcionamiento DC
2x24 V [XD1,PS,PL]
Protected Extra-Low-Voltage según IEC 60204-1
Tensión nominal de funcionamiento DC carga
24 V
Tensión nominal de funcionamiento DC para electrónica/sensores
24 V
Alimentación eléctrica, sección del conductor
2.5 mm²
Corriente nominal
16 A
Alimentación máxima de corriente
2 x 16 A (es necesario un fusible externo)
Separación potencial entre las tensiones de alimentación del sistema electrónico/los sensores y la carga/las válvulas
sí
