Clase de resistencia a la corrosión CRC
1 - riesgo de corrosión bajo
(montado)
Conformidad PWIS
VDMA24364-B2-L
Consumo propio de corriente con tensión de funcionamiento nominal
Típ. 15 mA
Corriente total máxima por módulo
0.7 A
Curva característica de las entradas
IEC1131-T2
Diagnosis
Cortocircuito/sobrecarga por canal
Dimensiones: ancho x largo x alto

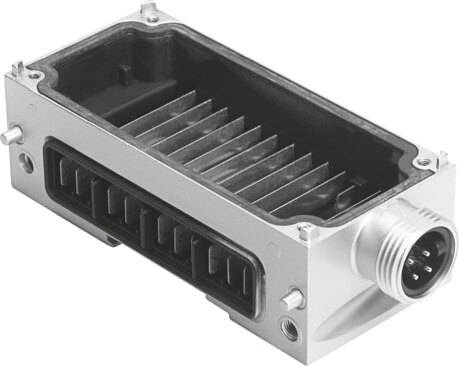

(incl. módulo de encadenamiento y técnica de conexión)
50 mm x 107 mm x 50 mm
Entradas lógica de conmutación
NPN (conexión a negativo)
Grado de protección
En función del bloque de conexión
Indicadores LED
1 Diagnosis general
8 Estado del canal
Margen de tensiones de servicio DC
18 V ... 30 V
Material del cuerpo
PC
Nivel de conmutación
Señal 0: >= 11 V
Señal 1: <= 5 V
Número de entradas
8
Parametrización
Tiempo de corrección de entrada
Tiempo de prolongación de la señal
Comportamiento después de cortocircuito
Control del módulo
Peso del producto
40 g
Protección por fusible (cortocircuito)
Fusible electrónico interno por módulo
Separación del potencial canal - canal
No
Separación del potencial de canal - bus interno
No
Temperatura ambiente
-5 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 70 °C
Tensión nominal de funcionamiento DC
24 V
Tiempo de corrección de entrada
3 ms (0,1 ms, 10 ms, 20 ms parametrizables)
