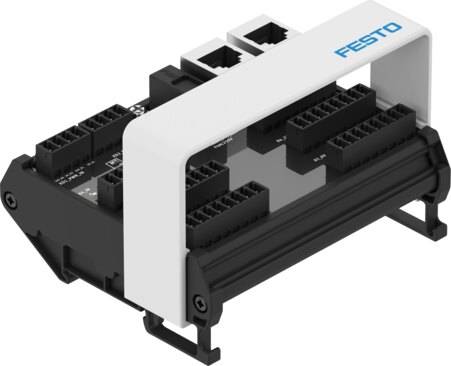

Dimensiones: ancho x largo x alto
90 mm x 106 mm x 70 mm
Tipo de fijación
Con perfil DIN
Peso del producto
145 g
Temperatura ambiente
-20 °C ... 50 °C
Temperatura de almacenamiento
-40 °C ... 70 °C
Humedad relativa del aire
5 - 95 %
Sin condensación
Grado de protección
IP20
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Resistencia a las vibraciones
Control para el transporte con grado de severidad 1 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 1, según FN 942017-5 y EN 60068-2-27
Grado de ensuciamiento
2
Categoría de sobretensión
II
Longitud máx. del cable
30 m entradas
50 m comunicación del sistema
Nota sobre la longitud máx. del cable
Alimentación eléctrica según la tensión nominal
Conformidad PWIS
VDMA24364-Zona III
Clase de sala limpia
Elemento instalado estáticamente, no es posible una evaluación significativa según la norma ISO 14644-1
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Según la normativa RoHS del Reino Unido
Símbolo KC
KC-CEM
Certificación
RCM
Nota sobre el material
Conformidad con la Directiva RoHS
Sin halógenos
Material del cuerpo
PA66
PVC
Diagnosis mediante LED
Diagnosis por módulo
Estado por canal
Diagnosis por comunicación interna
Cortocircuito/sobrecarga de alimentación de sensores
Sobretensión de sistema electrónico/sensores
Subtensión de sistema electrónico/sensores
Volumen máximo de direcciones de entradas
2 byte
Interfaz de comunicación, funcionamiento
Comunicación del sistema XF10 IN/XF20 OUT
Interfaz de comunicación, tipo de conexión
2 zócalos
Interfaz de comunicación, técnica de conexión
RJ45
Interfaz de comunicación, protocolo
AP
Interfaz de comunicación, apantallamiento
sí
Alimentación eléctrica, función
Sistema electrónico/sensores y carga entrante
Alimentación eléctrica, tipo de conexión
Conector
Alimentación eléctrica, técnica de conexión
Push-pull según IEC 61984
Alimentación eléctrica, número de contactos/hilos
4
Derivación de tensión, función
Sistema electrónico/sensores y carga saliente
Derivación de tensión, tipo de conexión
Zócalo
Transmisión de tensión, técnica de conexión
Push-pull según IEC 61984
Derivación de tensión, número de contactos/hilos
4
Nota sobre la tensión de funcionamiento
Unidades de alimentación SELV/PELV necesarias
Observar la caída de tensión
Tensión nominal de funcionamiento DC
24 V
Tensión nominal de funcionamiento DC para electrónica/sensores
24 V
Fluctuaciones de tensión admisibles para electrónica/sensores
± 25 %
Alimentación máxima de corriente
2x 4 A (es necesario un fusible externo)
Consumo propio con tensión nominal de funcionamiento para electrónica/sensores
Típico 32 mA
Puenteo en cortes de red
10 ms
Protección contra inversión de polaridad
sí
Conexión eléctrica entrada, función
Entrada digital
Conexión eléctrica, entrada, tipo de conexión
2 zócalos
Número de entradas
16
Curva característica de las entradas
Según IEC 61131-2, tipo 3
Nivel de conmutación
Señal 0: (PS - 5 V) a PS
Señal 1: 0 V a (PS - 11 V)
Entradas lógica de conmutación
NPN (conexión a negativo)
Sensores de 2 cables según IEC 61131-2
Sensores de 3 cables según IEC 61131-2
Tiempo de corrección de entrada
0,1 ms
3 ms (estándar)
10 ms
20 ms
Protección por fusible de las entradas (cortocircuito)
Fusible de precisión
Corriente total máxima por módulo
4 A
Separación del potencial entradas canal - canal
No
Separación de potencial entradas canal - comunicación interna
No
Conexión eléctrica, salida, técnica de conexión
Push-pull según IEC 61984
