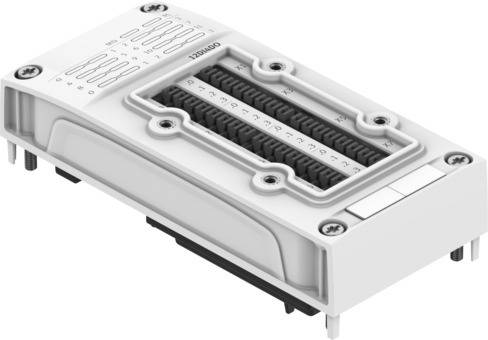

Alimentación máxima de corriente por canal
0,5 A
Altura nominal de utilización
<= 2000 m ASL (> 79,5 kPa)
Categoría de sobretensión
II
Clase de protección
III
Clase de resistencia a la corrosión CRC
1 - riesgo de corrosión bajo
Comportamiento tras una sobrecarga de la alimentación del sensor
Retorno automático
Comportamiento tras una sobrecarga de las salidas
No hay retorno automático
Conexión eléctrica entrada, función
Entrada digital
Conexión eléctrica, entrada, distribución de conexiones
997388
Conexión eléctrica, entrada, nota sobre la sección del conductor
0,25-1,5 flex. con funda terminal cable, fijo. 0,13-1,5 flex. sin funda terminal cable
Conexión eléctrica, entrada, número de contactos/hilos
4
Conexión eléctrica, entrada, sección del conductor
0.25 mm² ... 1.5 mm²
Conexión eléctrica, entrada, sección del conductor AWG
AWG24 - AWG16
Conexión eléctrica, entrada, técnica de conexión
Terminal muelle
Conexión eléctrica, entrada, tipo de conexión
8 regletas de bornes
Conexión eléctrica, salida, cantidad de contactos/hilos
4
Conexión eléctrica, salida, distribución de conexiones
997388
Conexión eléctrica, salida, función
Salida digitales
Conexión eléctrica, salida, nota sobre la sección del conductor
0,13 - 1,5 mm² para conductor flexible sin funda terminal de cable
Conexión eléctrica, salida, sección del conductor
0.25 mm² ... 1.5 mm²
Conexión eléctrica, salida, sección del conductor AWG
AWG24 - AWG16
Conexión eléctrica, salida, técnica de conexión
Terminal muelle
Conexión eléctrica, salida, tipo de conexión
8 regletas de bornes
Conformidad PWIS
VDMA24364-B2-L
Consumo propio con tensión nominal de funcionamiento para electrónica/sensores
Típico 40 mA
Consumo propio de corriente con tensión de funcionamiento nominal, carga
Típico 5 mA
Control de inflamabilidad del material
UL94 V-0 (cuerpo)
Corriente total máxima en salidas por módulo
2:00 AM
Corriente total máxima por módulo
1.8 A
Curva característica de las entradas
Según IEC 61131-2, tipo 3
Curva característica salidas
Según IEC 61131-2, tipo 0,5
Diagnosis mediante LED
(Salidas) diagnosis por canal. Alimentación eléctrica de carga (salidas). (Entradas-salidas) diagnosis por módulo. (Entradas-salidas) estado por canal
Diagnosis por comunicación interna
Desconexión de carga. Error de comunicación. Cortocircuito/sobrecarga de señal de salida. Cortocircuito/sobrecarga de alimentación de sensores. Sobretensión de sistema electrónico/sensores. Sobretensión de carga. Subtensión de sistema electrónico/sensores. Subtensión de carga
Dimensiones: ancho x largo x alto
50,1 mm x 107,3 mm x 57,5 mm
Entradas lógica de conmutación
PNP (conexión a positivo). Sensores de 2 cables según IEC 61131-2. Sensores de 3 cables según IEC 61131-2
Fluctuaciones de tensión admisibles de carga
± 25 %
Fluctuaciones de tensión admisibles para electrónica/sensores
± 25 %
Grado de ensuciamiento
2
Humedad relativa del aire
5 - 95 %. Sin condensación
Interfaz de comunicación, protocolo
AP
Lógica de conmutación de las salidas
PNP (conexión a positivo)
Longitud máx. del cable
30 m salidas. 30 m entradas
Material de la junta tórica
FPM
Material de la tapa
PBT, reforzado
Material de los tornillos
Acero niquelado
Máx. altura de montaje
3500 m
Nivel de conmutación
Señal 0: <= 5 V. Señal 1: >= 11 V
Nota acerca de la tensión nominal de funcionamiento DC
Protected Extra-Low-Voltage según IEC 60204-1
Nota sobre el material
Conformidad con la Directiva RoHS. Sin halógenos. Exento de ésteres de ácido fosfórico
Nota sobre la altura máxima de montaje
> 2000 m ASL (< 79,5 kPa). Respetar la reducción de la temperatura ambiente según la norma IEC 61131-2:2017
Nota sobre la resistencia a las vibraciones
SG1 sobre perfil DIN. SG2 en montaje directo. Control para el transporte con grado de severidad 1 según FN 942017-4 y EN 60068-2-6
Nota sobre la resistencia a los golpes
30 g/11 ms según EN 60068-2-27. SG1 sobre perfil DIN. SG2 en montaje directo. Prueba de impacto con grado de severidad 1, según FN 942017-5 y EN 60068-2-27
Nota sobre la temperatura ambiente
Respetar la reducción de la temperatura ambiente según la norma IEC 61131-2:2017
Nota sobre la tensión de funcionamiento
Unidades de alimentación SELV/PELV necesarias. Observar la caída de tensión
Número de entradas
12
Número de salidas
4
Parámetros de canal
Tiempo de corrección de entrada
Parámetros de módulo
Configuración de supervisión de la tensión de alimentación de la carga PL. Comportamiento tras cortocircuito/sobrecarga en salida
Patrón uniforme
50.1 mm
Peso del producto
97 g
Posición de montaje
Cualquiera
Protección contra inversión de polaridad
sí
Protección por fusible de las entradas (cortocircuito)
Fusible electrónico interno por módulo
Protección por fusible de las salidas (cortocircuito)
Fusible electrónico interno por canal
Puenteo en cortes de red
10 ms
Resistencia a las vibraciones
Control para el transporte con grado de severidad 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 2, según FN 942017-5 y EN 60068-2-27
Retardo de salida con carga óhmica
Cambio de señal 0->1: < 200 µs. Cambio de señal 1->0: < 200 µs
Separación de potencial entradas canal - comunicación interna
sí
Separación de potencial salidas canal - canal
No
Separación de potencial salidas canal - comunicación interna
sí
Separación del potencial entradas canal - canal
No
Separación potencial entre las tensiones de alimentación del sistema electrónico/los sensores y la carga/las válvulas
sí
Temperatura ambiente
-20 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 70 °C
Tensión nominal de funcionamiento DC carga
24 V
Tensión nominal de funcionamiento DC para electrónica/sensores
24 V
Tiempo de corrección de entrada
0,1 ms. 3 ms (estándar). 10 ms. 20 ms
Tipo de fijación
Atornillado
Volumen máximo de direcciones de entradas
2 byte
Volumen máximo de direcciones para salidas
1 byte
