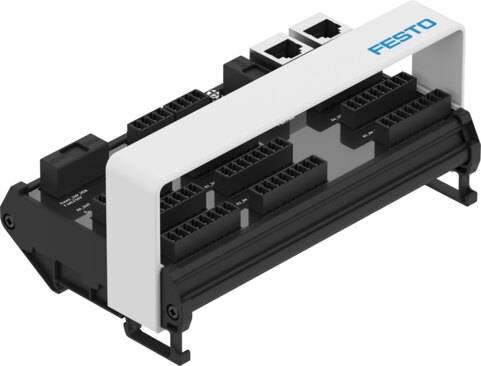

Alimentación eléctrica, función
Sistema electrónico/sensores y carga entrante
Alimentación eléctrica, número de contactos/hilos
4
Alimentación eléctrica, técnica de conexión
Push-pull según IEC 61984
Alimentación eléctrica, tipo de conexión
Conector
Alimentación máxima de corriente
2x 4 A (es necesario un fusible externo)
Alimentación máxima de corriente por canal
0,5 A
Categoría de sobretensión
II
Certificación
RCM
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Clase de sala limpia
Elemento instalado estáticamente, no es posible una evaluación significativa según la norma ISO 14644-1
Conexión eléctrica entrada, función
Entrada digital
Conexión eléctrica, entrada, tipo de conexión
2 zócalos
Conexión eléctrica, salida, cantidad de contactos/hilos
8
Conexión eléctrica, salida, función
Salida digitales
Conexión eléctrica, salida, técnica de conexión
Push-pull según IEC 61984
Conexión eléctrica, salida, tipo de conexión
Zócalo
Conformidad PWIS
VDMA24364-Zona III
Consumo propio con tensión nominal de funcionamiento para electrónica/sensores
Típico 32 mA
Consumo propio de corriente con tensión de funcionamiento nominal, carga
normalmente 11 mA
Corriente total máxima en salidas por módulo
4 A
Corriente total máxima por módulo
4 A
Curva característica de las entradas
Según IEC 61131-2, tipo 3
Curva característica salidas
Según IEC 61131-2, tipo 0,5
Derivación de tensión, función
Sistema electrónico/sensores y carga saliente
Derivación de tensión, número de contactos/hilos
4
Derivación de tensión, tipo de conexión
Zócalo
Diagnosis mediante LED
Diagnosis por módulo
Alimentación de tensión de carga
Estado por canal
Diagnosis por comunicación interna
Desconexión de carga
Cortocircuito/sobrecarga de señal de salida
Cortocircuito/sobrecarga de alimentación de sensores
Sobretensión de sistema electrónico/sensores
Sobretensión de carga
Subtensión de sistema electrónico/sensores
Subtensión de carga
Dimensiones: ancho x largo x alto
90 mm x 152 mm x 70 mm
Entradas lógica de conmutación
NPN (conexión a negativo)
Sensores de 2 cables según IEC 61131-2
Sensores de 3 cables según IEC 61131-2
Fluctuaciones de tensión admisibles de carga
± 25 %
Fluctuaciones de tensión admisibles para electrónica/sensores
± 25 %
Grado de ensuciamiento
2
Grado de protección
IP20
Humedad relativa del aire
5 - 95 %
Sin condensación
Interfaz de comunicación, apantallamiento
sí
Interfaz de comunicación, funcionamiento
Comunicación del sistema XF10 IN/XF20 OUT
Interfaz de comunicación, protocolo
AP
Interfaz de comunicación, técnica de conexión
RJ45
Interfaz de comunicación, tipo de conexión
2 zócalos
Lógica de conmutación de las salidas
NPN (conexión a negativo)
Longitud máx. del cable
30 m salidas
30 m entradas
50 m comunicación del sistema
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Según la normativa RoHS del Reino Unido
Material del cuerpo
PA66
PVC
Nivel de conmutación
Señal 0: (PS - 5 V) a PS
Señal 1: 0 V a (PS - 11 V)
Nota sobre el material
Conformidad con la Directiva RoHS
Sin halógenos
Nota sobre la longitud máx. del cable
Alimentación eléctrica según la tensión nominal
Nota sobre la tensión de funcionamiento
Unidades de alimentación SELV/PELV necesarias
Observar la caída de tensión
Número de entradas
16
Número de salidas
8
Peso del producto
200 g
Protección contra inversión de polaridad
sí
Protección por fusible de las entradas (cortocircuito)
Fusible de precisión
Puenteo en cortes de red
10 ms
Resistencia a las vibraciones
Control para el transporte con grado de severidad 1 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 1, según FN 942017-5 y EN 60068-2-27
Retardo de salida con carga óhmica
Cambio de señal 0->1: < 200 µs
Cambio de señal 1->0: < 200 µs
Separación de potencial entradas canal - comunicación interna
No
Separación de potencial salidas canal - canal
No
Separación de potencial salidas canal - comunicación interna
sí
Separación del potencial entradas canal - canal
No
Símbolo KC
KC-CEM
Temperatura ambiente
-20 °C ... 50 °C
Temperatura de almacenamiento
-40 °C ... 70 °C
Tensión nominal de funcionamiento DC
24 V
Tensión nominal de funcionamiento DC carga
24 V
Tensión nominal de funcionamiento DC para electrónica/sensores
24 V
Tiempo de corrección de entrada
0,1 ms
3 ms (estándar)
10 ms
20 ms
Tipo de fijación
Con perfil DIN
Transmisión de tensión, técnica de conexión
Push-pull según IEC 61984
Volumen máximo de direcciones de entradas
2 byte
Volumen máximo de direcciones para salidas
1 byte
