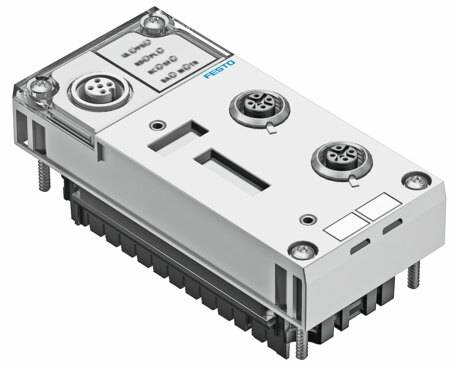

Alimentación máxima de corriente por canal
1,5 A
Caída de tensión por canal
0.6 V
Capacidad de carga contra FE
400 nF
Certificación
c UL us - Recognized (OL)
Clase de resistencia a la corrosión CRC
1 - riesgo de corrosión bajo
(montado)
Conformidad PWIS
VDMA24364-B2-L
Consumo propio de corriente con tensión de funcionamiento nominal
Típico 25 mA (alimentación de tensión de funcionamiento electrónica)
Típico 65 mA (alimentación de la tensión de carga válvulas)
Corriente total máxima por módulo
5 A
Diagnosis
Rotura de cable por canal
Cortocircuito/sobrecarga por canal
Circuito cruzado
Baja tensión en válvulas
Dimensiones: ancho x largo x alto
(incl. módulo de encadenamiento y técnica de conexión)
50 mm x 107 mm x 55 mm
Fluctuaciones de tensión admisibles
-15 % / +20 %
Función de seguridad
Desconexión segura de la tensión de alimentación de las válvulas
Grado de protección
En función del bloque de conexión
Indicadores LED
1 Protocolo failsafe activo
1 Diagnosis general
3 Diagnosis por canal
3 Estado del canal
Lógica de conmutación de las salidas
Conmutación PM
Longitud máx. del cable
200 m
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Según Directiva de máquinas de la Unión Europea
Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Según la normativa del Reino Unido sobre maquinaria
Según la normativa RoHS del Reino Unido
Material del cuerpo
PC
Nivel de prestaciones (PL)
Desconexión segura/categoría 3, PL e
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre la temperatura ambiente
Prestar atención a la curva de derating para conexión neumática
Nota sobre las salidas
1 canal interno para desconectar la tensión de la válvula
2 salidas externas
Número de salidas
2
Ondulación residual
2 Vpp dentro del margen de tensión
Organismo que expide el certificado
TÜV Rhld 01/205/5294.02/23
TÜV Rhld 01/205U/5294.01/23
Parametrización
Características de la diagnosis
Control de ruptura por canal
Peso del producto
50 g
PFH
1.0E-9
Protección por fusible (cortocircuito)
Fusible electrónico interno por canal
Safety Integrity Level (SIL)
Desconexión segura/SIL 3
Separación del potencial canal - canal
No
Separación del potencial de canal - bus interno
Sí, utilizando alimentación intermedia
Temperatura ambiente
-5 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 70 °C
Tensión nominal de funcionamiento DC
24 V
Tiempo máximo de reacción tras la señal de desconexión
F_WD_TIME + 23 ms
Volumen máximo de direcciones de entradas
6 byte
Volumen máximo de direcciones para salidas
6 byte
