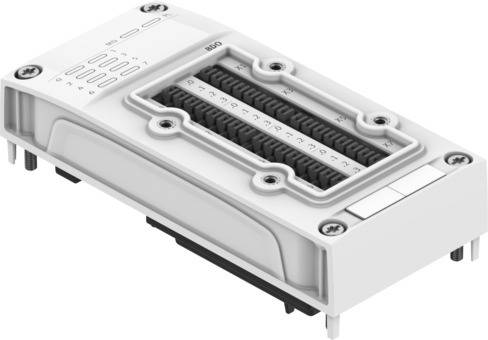

Alimentación máxima de corriente por canal
0,5 A
Altura nominal de utilización
<= 2000 m ASL (> 79,5 kPa)
Categoría de sobretensión
II
Clase de protección
III
Clase de resistencia a la corrosión CRC
1 - riesgo de corrosión bajo
Comportamiento tras una sobrecarga de las salidas
No hay retorno automático
Conexión eléctrica, salida, cantidad de contactos/hilos
4
Conexión eléctrica, salida, distribución de conexiones
997388
Conexión eléctrica, salida, función
Salida digitales
Conexión eléctrica, salida, nota sobre la sección del conductor
0,13 - 1,5 mm² para conductor flexible sin funda terminal de cable
Conexión eléctrica, salida, sección del conductor
0.25 mm² ... 1.5 mm²
Conexión eléctrica, salida, sección del conductor AWG
AWG24 - AWG16
Conexión eléctrica, salida, técnica de conexión
Terminal muelle
Conexión eléctrica, salida, tipo de conexión
8 regletas de bornes
Conformidad PWIS
VDMA24364-B2-L
Consumo propio con tensión nominal de funcionamiento para electrónica/sensores
Típico 40 mA
Consumo propio de corriente con tensión de funcionamiento nominal, carga
Típico 5 mA
Control de inflamabilidad del material
UL94 V-0 (cuerpo)
Corriente total máxima en salidas por módulo
4:00 AM
Curva característica salidas
Según IEC 61131-2, tipo 0,5
Diagnosis mediante LED
Diagnosis por canal. Diagnosis por módulo. Alimentación de tensión de carga. Estado por canal
Diagnosis por comunicación interna
Desconexión de carga. Error de comunicación. Cortocircuito/sobrecarga de señal de salida. Sobretensión de sistema electrónico/sensores. Sobretensión de carga. Subtensión de sistema electrónico/sensores. Subtensión de carga
Dimensiones: ancho x largo x alto
50,1 mm x 107,3 mm x 57,5 mm
Fluctuaciones de tensión admisibles de carga
± 25 %
Fluctuaciones de tensión admisibles para electrónica/sensores
± 25 %
Grado de ensuciamiento
2
Humedad relativa del aire
5 - 95 %. Sin condensación
Interfaz de comunicación, protocolo
AP
Lógica de conmutación de las salidas
PNP (conexión a positivo)
Longitud máx. del cable
30 m salidas
Material de la junta tórica
FPM
Material de la tapa
PBT, reforzado
Material de los tornillos
Acero niquelado
Máx. altura de montaje
3500 m
Nota acerca de la tensión nominal de funcionamiento DC
Protected Extra-Low-Voltage según IEC 60204-1
Nota sobre el material
Conformidad con la Directiva RoHS. Sin halógenos. Exento de ésteres de ácido fosfórico
Nota sobre la altura máxima de montaje
> 2000 m ASL (< 79,5 kPa). Respetar la reducción de la temperatura ambiente según la norma IEC 61131-2:2017
Nota sobre la resistencia a las vibraciones
SG1 sobre perfil DIN. SG2 en montaje directo. Control para el transporte con grado de severidad 1 según FN 942017-4 y EN 60068-2-6
Nota sobre la resistencia a los golpes
30 g/11 ms según EN 60068-2-27. SG1 sobre perfil DIN. SG2 en montaje directo. Prueba de impacto con grado de severidad 1, según FN 942017-5 y EN 60068-2-27
Nota sobre la temperatura ambiente
Respetar la reducción de la temperatura ambiente según la norma IEC 61131-2:2017
Nota sobre la tensión de funcionamiento
Unidades de alimentación SELV/PELV necesarias. Observar la caída de tensión
Número de salidas
8
Parámetros de módulo
Configuración de supervisión de la tensión de alimentación de la carga PL. Comportamiento tras cortocircuito/sobrecarga en salida analógica
Patrón uniforme
50.1 mm
Peso del producto
98 g
Posición de montaje
Cualquiera
Protección contra inversión de polaridad
sí
Protección por fusible de las salidas (cortocircuito)
Fusible electrónico interno por canal
Puenteo en cortes de red
10 ms
Resistencia a las vibraciones
Control para el transporte con grado de severidad 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 2, según FN 942017-5 y EN 60068-2-27
Retardo de salida con carga óhmica
Cambio de señal 0->1: < 200 µs. Cambio de señal 1->0: < 200 µs
Separación de potencial salidas canal - canal
No
Separación de potencial salidas canal - comunicación interna
sí
Separación potencial entre las tensiones de alimentación del sistema electrónico/los sensores y la carga/las válvulas
sí
Temperatura ambiente
-20 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 70 °C
Tensión nominal de funcionamiento DC carga
24 V
Tensión nominal de funcionamiento DC para electrónica/sensores
24 V
Tipo de fijación
Atornillado
Volumen máximo de direcciones para salidas
1 byte
