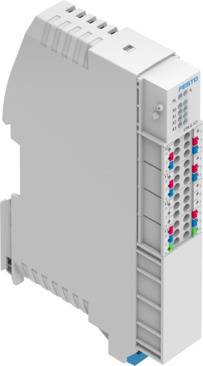

Alimentación eléctrica, distribución de conexiones
00995847
Alimentación eléctrica, nota sobre la sección del conductor
0,2 - 2,5 mm² para conductores, flexible sin funda terminal de cable
Alimentación eléctrica, número de contactos/hilos
4
Alimentación eléctrica, sección del conductor
0.2 mm² ... 1.5 mm²
Alimentación eléctrica, técnica de conexión
Terminal muelle
Alimentación eléctrica, tipo de conexión
Regleta de bornes
Certificación
RCM
c UL us - Listed (OL)
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Conexión eléctrica IO-Link®, cantidad de contactos/hilos
6
Conexión eléctrica IO-Link®, distribución de conexiones
00995843
Conexión eléctrica IO-Link®, nota sobre la sección del conductor
0,2 - 2,5 mm² para conductores, flexible sin funda terminal de cable
Conexión eléctrica IO-Link®, sección del conductor
0.2 mm² ... 1.5 mm²
Conexión eléctrica IO-Link®, técnica de conexión
Terminal muelle
Conexión eléctrica IO-Link®, tipo de conexión
4 regletas de bornes
Conformidad PWIS
VDMA24364-Zona III
Consumo propio con tensión nominal de funcionamiento para electrónica/sensores
Típico 50 mA
Consumo propio de corriente con tensión de funcionamiento nominal, carga
Típico 15 mA
Corriente total máxima en salidas por módulo
4 A
Curva característica salidas
Según IEC 61131-2, tipo 0,5
Diagnosis mediante bus
Falta dispositivo o ha fallado
Rotura de cable
Error de módulo
Cortocircuito
Errores de parámetros
Flujo insuficiente/desbordamiento
Baja tensión
Error general
Diagnosis mediante LED
Errores por módulo
Estado por canal
Dimensiones: ancho x largo x alto
18,9 mm x 76,6 mm x 124,3 mm
Fluctuaciones de tensión admisibles de carga
± 25 %
Fluctuaciones de tensión admisibles para electrónica/sensores
± 25 %
Grado de protección
IP20
Humedad relativa del aire
95 %
Sin condensación
IO-Link®, ancho de datos de proceso IN
Parametrizable 8 - 32 bytes
IO-Link®, ancho de datos de proceso OUT
Parametrizable 8 - 32 bytes
IO-Link®, Communication mode
SIO, COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud)
Configuración mediante software
IO-Link®, comunicación
C/Q LED verde
IO-Link®, duración mínima de ciclo
Según la duración de ciclo mínima soportada de los dispositivos IO-Link conectados
IO-Link®, número de puertos
4
IO-Link®, Port class
B
IO-Link®, versión de protocolo
Master V 1.1
Lógica de conmutación de las salidas
PNP (conexión a positivo)
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Según la normativa RoHS del Reino Unido
Material del cuerpo
PA
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre la temperatura ambiente
-5-60 °C para montaje vertical
Número de salidas
8
Organismo que expide el certificado
UL E239998
Parámetros de canal
Desactivar alimentación de actuadores
Código de error de dispositivo
Force canal x
Modo de canal
Estado de canal
Duración del ciclo
Parámetros de módulo
Diagnosis de cortocircuito en alimentación de actuadores
Desactivar alimentación de sensores
Comportamiento tras cortocircuito/sobrecarga
Patrón uniforme
18.9 mm
Peso del producto
96 g
Posición de montaje
Vertical
Horizontal
Protección contra contacto directo e indirecto
PELV
Protección contra inversión de polaridad
Carga de 24 V contra carga de 0 V
Alimentación del sensor de 24 V contra alimentación del sensor de 0 V
Protección por fusible (cortocircuito)
Fusible electrónico interno por canal
Fusible electrónico interno por módulo
Protocolo
IO-Link®
Resistencia a la tensión de polaridad inversa - Carga
No
Resistencia a la tensión de polaridad inversa - Lógica
No
Resistencia a las vibraciones
Control para el transporte con grado de severidad 1 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 1, según FN 942017-5 y EN 60068-2-27
Separación del potencial canal - canal
No
Separación del potencial de canal - bus interno
No
Símbolo KC
KC-CEM
Temperatura ambiente
-5 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 70 °C
Tensión nominal de funcionamiento DC carga
24 V
Tensión nominal de funcionamiento DC para electrónica/sensores
24 V
Tipo de fijación
Con perfil DIN
Volumen máximo de direcciones para salidas
1 byte
