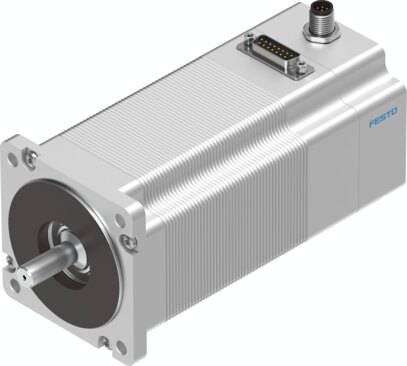

Ángulo de paso con paso completo
1.8 grado
Carga axial admisible del eje
65 N
Certificación
RCM. c UL us - Recognized (OL)
Clase de aislamiento
B
Clase de dimensionado según EN 60034-1
S1
Clase de resistencia a la corrosión CRC
1 - riesgo de corrosión bajo
Clase térmica según EN 60034-1
B
Conforme a la norma
IEC 60034
Conformidad PWIS
VDMA24364-B2-L
Constante de tensión, fase
77.2 mVmin
Corriente nominal del motor
9.5 A
Esfuerzo radial admisible del eje
200 N
Grado de protección
IP54
Humedad relativa del aire
0 - 85 %
Inducción de la bobina, fase, por fase individual (sin concatenación)
2.7 mH
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM. Según la normativa RoHS del Reino Unido
Momento de inercia de la masa del rotor
3 kgcm²
Momento de retención del freno
2 Nm
Momento de retención del motor
9.3 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Par de salida total de inercia
3 kgcm²
Peso del producto
4350 g
Resistencia del devanado, fase
0.23 Ohm
Revoluciones máx.
430 1/min
Técnica de conexiones eléctricas
Conector
Temperatura ambiente
-10 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 70 °C
Tensión nominal de funcionamiento DC
48 V
Tolerancia del ángulo de paso
±5 %
Transmisor de posición del rotor
Encoder incremental
Transmisor de posición del rotor, interfaz
RS422 TTL canales AB + índice cero
Transmisor de posición del rotor, principio de medición
Óptico
