Ancho
50 mm
Cantidad de hileras
2.0
Capacidad de carga dinámica básica
190 kN
Capacidad de carga estática básica
400 kN
Característica de relubricación
Ranura anular y agujeros de lubricación
Carga límite de fatiga
41.5 kN
Código UNSPSC
31171505.0
Código eClass
23-05-09-01
Diseño
NNU
Diámetro del agujero
140 mm

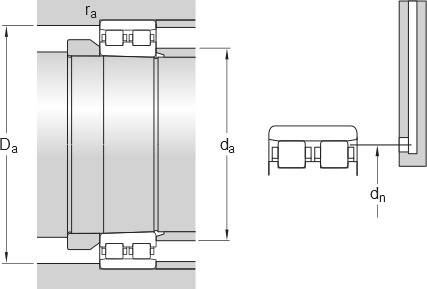

Diámetro del resalte del eje
min. min.147 mm
Diámetro del resalte del soporte
max. max.182 mm
Diámetro exterior
190 mm
Indicative carbon footprint for new product
14.2 kg CO2e
Jaula
Mecanizado metálico
Lubricante
Ninguna
Material, rodamiento
Acero para rodamientos
Peso neto del producto
3.95 kg
Radio de acuerdo
max. max.1.5 mm
Recubrimiento
Sin
Sellado
Sin
Ancho de la ranura anular de lubricación en el aro exterior
5.5 mm
Cantidad de pestañas del aro exterior
3.0
Cantidad de pestañas del aro interior
0.0
Clase de tolerancia
Clase SP (SP)
Dimensión del chaflán del aro exterior
min. min.1.5 mm
Diámetro del agujero de lubricación (aro exterior)
3 mm
Juego radial interno
CN
Pestaña suelta
Ninguna
Pieza del rodamiento
Rodamiento completo
Tipo de agujero
Cónicos 1:12
Velocidad alcanzable para lubricación con grasa
4 000 r/min
Velocidad alcanzable para lubricación por aceite y aire
4 500 r/min
Cantidad de grasa de referencia
45 cm³
Desplazamiento axial admisible de un aro del rodamiento con respecto al otro desde la posición normal (todo)
max. max.2.2 mm
Posición de la boquilla de aceite (excepto para versiones con jaula TNHA)
157 mm
Rigidez estática radial (valor orientativo)
3 670 N/µm
Dimensión del chaflán del aro interior (rodamiento con agujero cónico)
min. min.1 mm
Diámetro del camino de rodadura del aro interior (diseño NNU)
156 mm
Diámetro del resalte del aro exterior (diseño NNU)
172 mm
Diámetro del resalte del eje (diseño NNU)
max. max.154 mm
