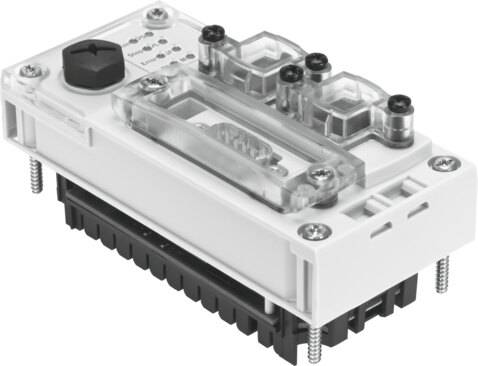

Ayuda a la configuración
Archivo XDC
Archivo XDD
Clase de resistencia a la corrosión CRC
1 - riesgo de corrosión bajo
Conformidad PWIS
VDMA24364-B2-L
Consumo propio de corriente con tensión de funcionamiento nominal
Típico 100 mA
Diagnosis específica por unidad
Diagnosis de canal y orientada al módulo
Baja tensión en módulos
Acumulador diagnosis

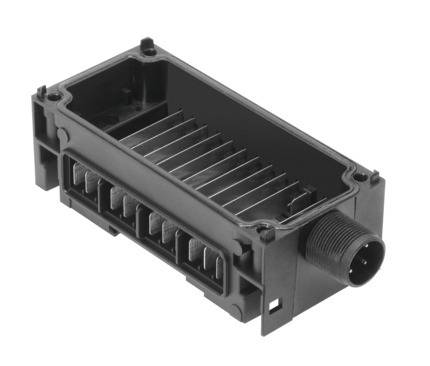

Dimensiones: ancho x largo x alto
(incl. bloque de distribución)
50 mm x 107 mm x 50 mm
Elementos de mando
Interruptor DIL
Funciones adicionales
Acceso asíncrono a los datos a través de "SDO"
Acceso no cíclico a los datos mediante Ethernet
Asignación de direcciones IP mediante DHCP, interruptor DIL o unidad de indicación y control
Integrated Hub
Diagnosis por canales, a través del bus de campo
Parametrización del start-up en lenguaje usual a través de bus de campo
Estado del sistema indicado con datos del proceso
Interfaz de diagnosis adicional para unidades de indicación y control
Grado de protección
IP65
IP67
Indicador LED específico del bus
BE: Error de Powerlink
BS: estado de Powerlink
L/A1: Enlace/actividad puerto 1
L/A2: Enlace/actividad puerto 2
Indicador LED específico del producto
M: modify, parametrización
PL: Alimentación de carga
PS: Alimentación de la parte electrónica, alimentación de los sensores
SF: error del sistema
Interfaz de bus de campo
2 zócalos M12x1, 4 pines, codificación D
Margen de tensiones de servicio DC
18 V ... 30 V
Material del cuerpo
Reforzado con PA
Nota sobre el material
Conformidad con la Directiva RoHS
Parametrización
Características de la diagnosis
Reacción failsafe
Forzar canales
Configuración de señal
Parámetros del sistema
Peso del producto
125 g
Protección contra inversión de polaridad
Para tensión de funcionamiento
Protocolo
Ethernet PowerLink V2
Temperatura ambiente
-5 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 70 °C
Tensión nominal de funcionamiento DC
24 V
Velocidad de transmisión
100 Mbit/s
Volumen máximo de direcciones de entradas
64 byte
Volumen máximo de direcciones para salidas
64 byte
