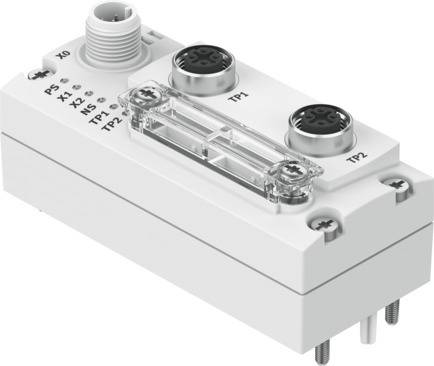

Alimentación eléctrica, distribución de conexiones
995383
Alimentación eléctrica, función
Electrónica y carga
Alimentación eléctrica, número de contactos/hilos
5
Alimentación eléctrica, técnica de conexión
M12x1, codificación A según EN 61076-2-101
Alimentación eléctrica, tipo de conexión
Conector
Alimentación máxima de corriente
4:00 AM
Ayuda a la configuración
Archivo XML
Certificación
RCM. c UL us - Listed (OL)
Clase de resistencia a la corrosión CRC
2 - riesgo de corrosión moderado
Conformidad PWIS
VDMA24364-Zona III
Consumo propio de corriente con tensión de funcionamiento nominal
Típico 60 mA
Diagnosis
Error de comunicación. Diagnosis del sistema. Baja tensión
Dimensiones: ancho x largo x alto
40 mm x 91 mm x 50 mm
Elementos de mando
Interruptor DIL
Funciones adicionales
Acceso asíncrono a los datos a través de "SDO". Objeto de diagnosis. Emergency Message. Modular Device Profile (MDP)
Grado de protección
IP65. IP67
Indicador LED específico del bus
L/A1: red de comunicación activa puerto 1. L/A2: red de comunicación activa puerto 2. Run: estado de comunicación
Indicador LED específico del producto
PS: tensión de funcionamiento para la electrónica y alimentación de la carga. X1: estado del sistema, módulo en I-Port 1. X2: estado del sistema, módulo en I-Port 2
Interfaz de bus de campo, cantidad de contactos/hilos
4
Interfaz de bus de campo, distribución de conexiones
995716
Interfaz de bus de campo, función
Conexión de bus entrante/saliente
Interfaz de bus de campo, protocolo
EtherCAT®
Interfaz de bus de campo, separación galvánica
sí
Interfaz de bus de campo, técnica de conexión
M12x1, codificación D según EN 61076-2-101
Interfaz de bus de campo, tipo
Ethernet
Interfaz de bus de campo, tipo de conexión
2 zócalos
Interfaz de bus de campo, velocidad de transmisión
100 Mbit/s
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE. Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM. Según la normativa RoHS del Reino Unido
Margen de tensiones de servicio DC
18 V ... 30 V
Material del cuerpo
PA
Nota sobre el grado de protección
En estado montado. Conexiones no utilizadas cerradas
Nota sobre el material
Conformidad con la Directiva RoHS
Parametrización
Activar diagnosis. Reacción "failsafe" e "idle"
Patrón uniforme
40 mm
Peso del producto
90 g
Protocolo
EtherCAT®
Símbolo KC
KC-CEM
Temperatura ambiente
-5 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 70 °C
Tensión nominal de funcionamiento DC
24 V
Tiempo de ciclo interno
1 ms por 1 byte de datos útiles
Tipo de fijación
En conexión eléctrica. En placa base eléctrica
Volumen máximo de direcciones de entradas
16 byte
Volumen máximo de direcciones para salidas
16 byte
