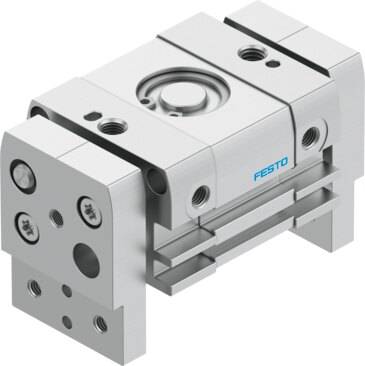

Amortiguación
Amortiguación por topes elásticos/placas en ambos lados
Aseguramiento de la fuerza de sujeción
Sin
Carrera por mordaza
10 mm
Carrera total
20 mm
Clase de resistencia a la corrosión CRC
1 - riesgo de corrosión bajo
Conexión neumática
M5
Conformidad PWIS
VDMA24364-B1/B2-L
Detección de posición
Para sensor de proximidad
Forma constructiva
Cremallera/piñón
Frecuencia de trabajo máxima de la pinza
≤2 Hz
Fuerza de fijación a 6 bar en cierre
38 N
Fuerza de sujeción por mordaza con 6 bar en cierre
19 N
Fuerza de sujeción por mordazas a 6 bar, abriendo
30 N
Fuerza estática Fz máxima en la mordaza
40 N
Fuerza total de sujeción a 6 bar durante la apertura
60 N
Función de sujeción
Paralelo
Grado de protección
IP54
Guía
Guía deslizante
Holgura máxima Sz de las mordazas
≤0.064 mm
Intervalo de mantenimiento
Lubricación de por vida
Juego angular máximo de las mordazas ax, ay
≤0.22 grado
Masa máx. por dedo externo
54 g
Material de la cremallera
Acero inoxidable de alta aleación
Material de la junta del émbolo
TPE-U (PU)
Material de la junta tórica
NBR
Material de la placa final
Aleación forjada de aluminio anodizado
Material de la rueda dentada
Bronce sinterizado
Material de la tapa
Aleación forjada de aluminio anodizado
Material de la tapa ciega
Aleación forjada de aluminio anodizado
Material de las mordazas
Aleación forjada de aluminio, anodizada
Material de los tornillos
Acero, galvanizado
Material del cuerpo
Aleación forjada de aluminio anodizado
Material del vástago
Acero inoxidable de alta aleación
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Modo de funcionamiento
Doble efecto
Momento de inercia de la masa
1.6 kgcm² ... 2.2 kgcm²
Momento estático Mx máximo en la mordaza
0.5 Nm
Momento estático My máximo en la mordaza
0.5 Nm
Momento estático Mz máximo en la mordaza
0.5 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Número de mordazas
2
Peso del producto
251 g
Posición de montaje
Cualquiera
Precisión de repetición de las pinzas
≤0.03 mm
Precisión máx. de sustitución
≤0.2 mm
Presión de funcionamiento
36.25 psi ... 116 psi
Símbolo
00991894
Simetría de rotación
≤0.2 mm
Tamaño
10
Temperatura ambiente
-10 °C ... 60 °C
Tiempo de apertura mínimo con 6 bar
41 ms
Tiempo de cierre mínimo con 6 bar
70 ms
Tipo de actuador
neumático
Tipo de fijación
Con taladro pasante
