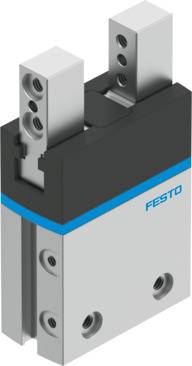

Aseguramiento de la fuerza de sujeción
Al cerrar
Carrera por mordaza
5 mm
Clase de resistencia a la corrosión CRC
1 - riesgo de corrosión bajo
Conexión neumática
M3
Conformidad PWIS
VDMA24364-B2-L
Detección de posición
Para sensor de proximidad
Forma constructiva
Movimiento guiado forzado
Frecuencia de trabajo máxima de la pinza
3 Hz
Fuerza estática Fz máxima en la mordaza
150 N
Función de sujeción
Paralelo
Guía
Guía deslizante
Holgura máxima Sz de las mordazas
<0.02 mm
Idoneidad para la producción de baterías de iones de litio
No pueden utilizarse metales con más de un 1 % de cobre en masa. Placas de circuito impreso, cables, conectores eléctricos y bobinas Se excluyen los metales con más de 1% de cobre como componente de aleación. Las excepciones son las placas de circuitos im
Intervalos de lubricación para componentes guiados
10 MioCyc
Juego angular máximo de las mordazas ax, ay
<0.5 grado
Masa máx. por dedo externo
150 g
Material de la tapa ciega
PA
Material de las mordazas
Acero inoxidable de alta aleación
Material del cuerpo
Aleación de forja de aluminio, anodizado duro
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Modo de funcionamiento
Doble efecto
Momento de inercia de la masa
0.468 kgcm²
Momento estático Mx máximo en la mordaza
8 Nm
Momento estático My máximo en la mordaza
8 Nm
Momento estático Mz máximo en la mordaza
8 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Número de mordazas
2
Peso del producto
188 g
Posición de montaje
Cualquiera
Precisión de repetición de las pinzas
<0.02 mm
Precisión máx. de sustitución
≤0.2 mm
Presión de funcionamiento
58 psi ... 116 psi
Símbolo
00991895
Simetría de rotación
≤0.2 mm
Tamaño
16
Temperatura ambiente
5 °C ... 60 °C
Tiempo de apertura mínimo con 6 bar
48 ms
Tiempo de cierre mínimo con 6 bar
37 ms
Tipo de actuador
neumático
Tipo de fijación
Con rosca interior y casquillo para centrar
Con taladro pasante y casquillos para centrar
