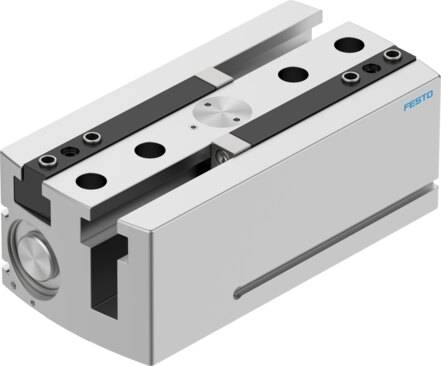

Aseguramiento de la fuerza de sujeción
Sin
Carrera por mordaza
80 mm
Clase de resistencia a la corrosión CRC
2 - riesgo de corrosión moderado
Conexión neumática
M5
Conformidad PWIS
VDMA24364-B1/B2-L
Detección de posición
Para sensor de proximidad
Forma constructiva
Doble émbolo
Guía
Corredera del émbolo
Forma en T
Cremallera/piñón
Frecuencia de trabajo máxima de la pinza
<1 Hz
Fuerza de fijación a 6 bar en cierre
1216 N
Fuerza de sujeción por mordaza con 6 bar en cierre
608 N
Fuerza de sujeción por mordazas a 6 bar, abriendo
519 N
Fuerza estática Fz máxima en la mordaza
2500 N
Fuerza total de sujeción a 6 bar durante la apertura
1038 N
Función de sujeción
Paralelo
Holgura máxima Sz de las mordazas
<0.05 mm
Intervalos de lubricación para componentes guiados
5 MioCyc
Juego angular máximo de las mordazas ax, ay
<0.2 grado
Masa máx. por dedo externo
420 g
Material de las mordazas
Acero, templado
Material del cuerpo
Aleación forjada de aluminio, superficie pulida y anodizada
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Modo de funcionamiento
Doble efecto
Momento de inercia de la masa
198.87 kgcm²
Momento estático Mx máximo en la mordaza
125 Nm
Momento estático My máximo en la mordaza
80 Nm
Momento estático Mz máximo en la mordaza
100 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Número de mordazas
2
Peso del producto
4800 g
Posición de montaje
Cualquiera
Precisión de repetición de las pinzas
<0.03 mm
Precisión máx. de sustitución
<0.2 mm
Presión de funcionamiento
3 bar ... 8 bar
Símbolo
00991894
Simetría de rotación
≤0.2 mm
Tamaño
40
Temperatura ambiente
5 °C ... 60 °C
Tiempo de apertura mínimo con 6 bar
414 ms
Tiempo de cierre mínimo con 6 bar
438 ms
Tipo de actuador
neumático
Tipo de fijación
Con rosca interior y casquillo para centrar
Con taladro pasante y casquillos para centrar
