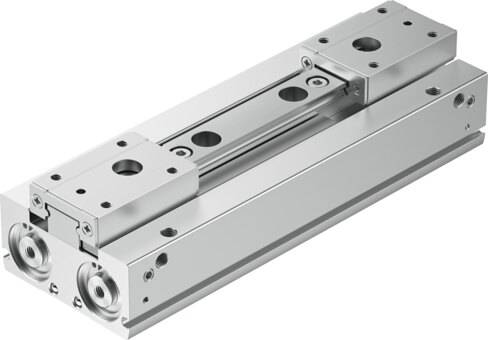

Amortiguación
Amortiguación por topes elásticos/placas en ambos lados
Aseguramiento de la fuerza de sujeción
Sin
Carrera por mordaza
40 mm
Carrera total
80 mm
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Clase de sala limpia
Clase 7 según ISO 14644-1
Conexión neumática
M5
Conformidad PWIS
VDMA24364-Zona III
Detección de posición
Para sensor de proximidad
Forma constructiva
Movimiento guiado forzado
Frecuencia de trabajo máxima de la pinza
1 Hz
Fuerza de fijación a 6 bar en cierre
346.6 N
Fuerza de sujeción por mordaza con 6 bar en cierre
173.3 N
Fuerza de sujeción por mordazas a 6 bar, abriendo
173.3 N
Fuerza estática Fz máxima en la mordaza
320 N
Fuerza total de sujeción a 6 bar durante la apertura
346.6 N
Función de sujeción
Paralelo
Guía
Guía de bolas
Holgura máxima Sz de las mordazas
0 mm
Idoneidad para la producción de baterías de iones de litio
Adecuado para la producción de baterías con valores reducidos de Cu/Zn/Ni (F1a)
Juego angular máximo de las mordazas ax, ay
0 grado
Material de la cremallera
Acero inoxidable de alta aleación
Material de la junta del émbolo
TPE-U (PU)
Material de la junta tórica
NBR
Material de la placa final
acero inoxidable de alta aleación
Material de la tapa
Aleación forjada de aluminio anodizado
Material de la tapa ciega
Aleación forjada de aluminio anodizado
Material de las mordazas
Acero de alta aleación
Material de los tornillos
Acero, recubierto
Material del cuerpo
Aleación forjada de aluminio anodizado
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Modo de funcionamiento
Doble efecto
Momento máximo Mz
3 Nm
Momento Mx máximo
6 Nm
Momento My máx.
3 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Número de mordazas
2
Peso del producto
1326 g
Posición de montaje
Cualquiera
Precisión de repetición de las pinzas
≤0.06 mm
Presión de funcionamiento
14.5 psi ... 101.5 psi
Símbolo
00991894
Tamaño
20
Temperatura ambiente
-10 °C ... 60 °C
Tiempo de apertura mínimo con 6 bar
240 ms
Tiempo de cierre mínimo con 6 bar
225 ms
Tipo de actuador
neumático
Tipo de fijación
Montaje directo mediante taladro pasante
Fijación directa mediante rosca
Variantes
No pueden utilizarse metales con cobre, zinc o níquel como componente principal. Son excepciones el níquel en aceros, superficies niqueladas químicamente, placas de circuitos impresos, cables, conectores eléctricos y bobinas.
