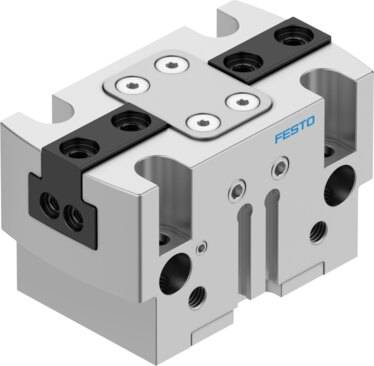

Aseguramiento de la fuerza de sujeción
Sin
Carrera por mordaza
6 mm
Clase de resistencia a la corrosión CRC
2 - riesgo de corrosión moderado
Conexión neumática
M5
Conexión neumática, aire de sellado
M5
Conformidad PWIS
VDMA24364-B1/B2-L
Detección de posición
Para sensor de proximidad
Forma constructiva
Movimiento guiado forzado
Frecuencia de trabajo máxima de la pinza
≤3 Hz
Fuerza de fijación a 6 bar en cierre
248 N
Fuerza de sujeción por mordaza con 6 bar en cierre
124 N
Fuerza de sujeción por mordazas a 6 bar, abriendo
133 N
Fuerza estática Fz máxima en la mordaza
1200 N
Fuerza total de sujeción a 6 bar durante la apertura
266 N
Función de sujeción
Paralelo
Grado de protección
IP40
Holgura máxima Sz de las mordazas
≤0.02 mm
Intervalos de lubricación para componentes guiados
5 MioCyc
Juego angular máximo de las mordazas ax, ay
≤0.1 grado
Masa máx. por dedo externo
110 g
Material de la tapa ciega
Acero inoxidable de alta aleación
Material de las mordazas
Acero, templado
Material del cuerpo
Aluminio, anodizado
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Modo de funcionamiento
Doble efecto
Momento de inercia de la masa
0.983 kgcm²
Momento estático Mx máximo en la mordaza
50 Nm
Momento estático My máximo en la mordaza
45 Nm
Momento estático Mz máximo en la mordaza
35 Nm
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Número de mordazas
2
Peso del producto
266 g
Posición de montaje
Cualquiera
Precisión de repetición de las pinzas
≤0.04 mm
Precisión máx. de sustitución
≤0.2 mm
Presión de funcionamiento
3 bar ... 8 bar
Presión de funcionamiento, aire de sellado
0 bar ... 0.5 bar
Símbolo
00991894
Simetría de rotación
≤0.2 mm
Tamaño
25
Temperatura ambiente
5 °C ... 60 °C
Tiempo de apertura mínimo con 6 bar
26 ms
Tiempo de cierre mínimo con 6 bar
32 ms
Tipo de actuador
neumático
Tipo de fijación
Con rosca interior y casquillo para centrar
Con taladro pasante y casquillos para centrar
Con taladro pasante y pasador de ajuste
Con rosca interior y pasador de ajuste
