Código UNSPSC
31181602.0
Código eClass
23-07-01-90
Diseño
S1S
Peso neto del producto
0.031 kg
Sistema de unidades
Sistema métrico

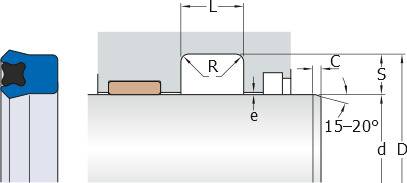

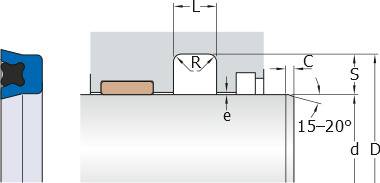

Diámetro de la ranura del soporte
130 mm
Ancho de la ranura del soporte
10 mm
Desviación límite inferior
-0.09 mm
Desviación límite superior
-0.036 mm
Radio de ranura
max. max.0.4 mm
Velocidad
max. max.1 m/s
Desempeño reducido límite de temperatura inferior
-40 °C
Desempeño reducido límite de temperatura superior
120 °C
Elemento de sellado primario
ECOPUR
Longitud de chaflán de entrada
min. min.5 mm
Límite de presión, máximo
40 N/mm²
Límite de temperatura de funcionamiento inferior
-30 °C
Límite de temperatura de funcionamiento superior
110 °C
Límite de temperatura extremo inferior
-60 °C
Límite de temperatura extremo superior
130 °C
Presión
max. max.400 bar
Profundidad radial
7.5 mm
Huelgo de extrusión a
0.55 mm
Temperatura de referencia para huelgo de extrusión
80 °C
Diámetro del vástago
115 mm
Clase de tolerancia alternativa para diámetro del vástago
h9
Clase de tolerancia para diámetro de ranura del soporte
H10
Clase de tolerancia para diámetro del vástago
f8
