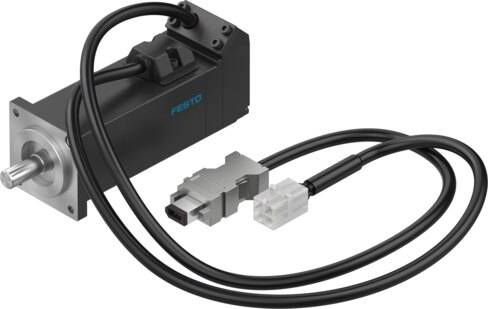

Brida de medición
175 x 200 x 10 mm, aluminio
Calidad de equilibrado
G 2,5
Carga axial admisible del eje
60 N
Certificación
c UL us - Recognized (OL)
Clase de dimensionado según EN 60034-1
S1
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Clase térmica según EN 60034-1
F
Conexión eléctrica 1, cantidad de contactos/hilos
6
Conexión eléctrica 1, distribución de conexiones
00995792
Conexión eléctrica 1, técnica de conexión
Esquema de conexiones RE
Conexión eléctrica 1, tipo de conexión
Conector
Conforme a la norma
IEC 60034
Conformidad PWIS
VDMA24364-Zona III
Constante de tensión, fase/fase
16.2 mVmin
Constante de tiempo eléctrica
1.33 ms
Constante del motor
0.268 Nm/A
Corriente de pico
3.9 A
Corriente nominal del motor
1.3 A
Corriente permanente en reposo
1.43 A
Designación del fabricante del transmisor de posición del rotor
MAR-MX50AHN00
Esfuerzo radial admisible del eje
120 N
Forma de motor según EN 60034-7
IM B5
IM V1
IM V3
Grado de ensuciamiento
2
Grado de protección
IP65
Humedad relativa del aire
0 - 90 %
Inductancia del devanado fase-fase
10.5 mH
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Según la Directiva de baja tensión de la UE
Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Según la normativa RoHS del Reino Unido
Según la normativa del Reino Unido sobre utillaje eléctrico
Margen de tensión de funcionamiento DC del transmisor de posición del rotor
4.75 V ... 5.25 V
Máx. altura de montaje
4000 m
Momento de giro en reposo
0.352 Nm
Momento de giro máximo
0.96 Nm
Momento de giro nominal
0.32 Nm
Nota sobre el grado de protección
IP40 para el árbol del motor sin anillo de obturación radial
IP54 para el árbol del motor con anillo de obturación radial
IP65 para la caja motor sin técnica de conexión
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre la altura máxima de montaje
A partir de 1.000 m solo con reducción de -1,0 % por 100 m
Nota sobre la temperatura ambiente
Hasta 60 °C con derating de -1,5 % por grado centígrado
Número de pares de polos
5
Organismo que expide el certificado
UL E342973
Par de salida total de inercia
0.059 kgcm²
Peso del producto
570 g
Posición de montaje
Cualquiera
Potencia nominal del motor
100 W
Precisión de concentricidad, coaxialidad, juego axial según DIN SPEC 42955
N
Precisión del sistema de medición de ángulos del transmisor de posición del rotor
-120 arcsec ... 120 arcsec
Resistencia a las vibraciones
Control para el transporte con grado de severidad 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 2, según FN 942017-5 y EN 60068-2-27
Resistencia del devanado fase-fase
7.9 Ohm
Resolución del transmisor de posición del rotor
20 bit
Revoluciones máx.
6000 1/min
Revoluciones mecánicas máx.
10000 1/min
Revoluciones nominales
3000 1/min
Supervisión de la temperatura
Transferencia digital de la temperatura del motor vía Nikon, formato A
Temperatura ambiente
-15 °C ... 40 °C
Temperatura de almacenamiento
-20 °C ... 55 °C
Temperatura máxima de devanado
155 °C
Tensión de funcionamiento DC del transmisor de posición del rotor
5 V
Tensión nominal DC
300 V
Tensión nominal de funcionamiento DC
300 V
Tipo de conmutación del devanado
Estrella interior
Transmisor de posición del rotor
Encoder absoluto, multivuelta
Transmisor de posición del rotor, interfaz
Nikon, formato A
Transmisor de posición del rotor, principio de medición
Óptico
Valores de posición por revolución del transmisor de posición del rotor
1048576
Vida útil del cojinete en condiciones nominales
20000 h
Vueltas detectables de manera absoluta del transmisor de posición del rotor
65536
