Código UNSPSC
31181602.0
Código eClass
23-07-01-90
Diseño
SIL
Peso neto del producto
0.0204 kg
Sistema de unidades
Sistema métrico

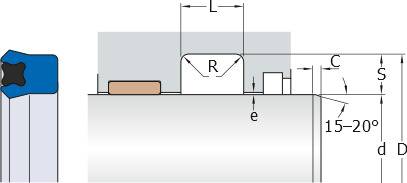

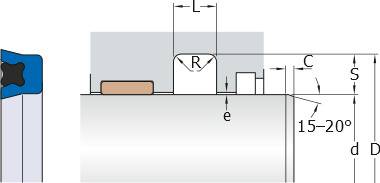

Diámetro de la ranura del soporte
78 mm
Ancho de la ranura del soporte
12.5 mm
Desviación límite inferior
-0.076 mm
Desviación límite superior
-0.03 mm
Radio de ranura
max. max.0.4 mm
Velocidad
max. max.0.5 m/s
Desempeño reducido límite de temperatura inferior
-50 °C
Elemento de sellado primario
B93
Longitud de chaflán de entrada
min. min.4 mm
Límite de presión, máximo
35 N/mm²
Límite de temperatura de funcionamiento inferior
-40 °C
Límite de temperatura de funcionamiento superior
100 °C
Límite de temperatura extremo inferior
-60 °C
Límite de temperatura extremo superior
110 °C
Presión
max. max.350 bar
Profundidad radial
7.5 mm
Según
ISO 5597
Huelgo de extrusión a
0.5 mm
Temperatura de referencia para huelgo de extrusión
60 °C
Diámetro del vástago
63 mm
Clase de tolerancia alternativa para diámetro del vástago
h9
Clase de tolerancia para diámetro de ranura del soporte
H10
Clase de tolerancia para diámetro del vástago
f8
