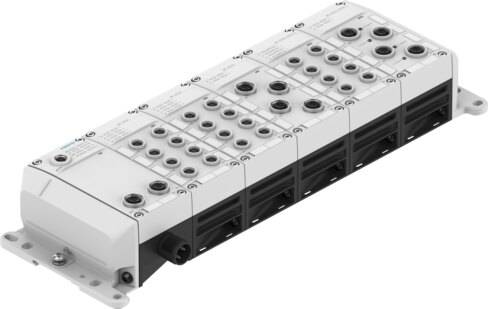

Alimentación eléctrica, función
Sistema electrónico/sensores y carga entrante y tierra funcional. Sistema electrónico/sensores y carga entrante
Alimentación eléctrica, número de contactos/hilos
4 ... 5
Alimentación eléctrica, técnica de conexión
7/8 según NFPA/T3.5.29. M12x1, codificación L según EN 61076-2-111. M18x1. M8x1, codificación A según EN 61076-2-104. Push-pull según IEC 61076-3-126
Alimentación eléctrica, tipo de conexión
Conector
Alimentación máxima de corriente
4 A ... 16 A
Altura nominal de utilización
<= 2000 m ASL (> 79,5 kPa)
Ayuda a la configuración
Archivo EDS. Archivo ESI. Archivo GSDML. Archivo IODD
Categoría de sobretensión
II
Certificación
RCM. c UL us - Listed (OL)
Clase de protección
III
Clase de resistencia a la corrosión CRC
1 - riesgo de corrosión bajo
Conformidad PWIS
VDMA24364-B2-L
Consumo propio de corriente típ. con tensión nominal de funcionamiento, carga
3 mA ... 10000 mA
Consumo propio de corriente típ. con tensión nominal de funcionamiento, electrónica/sensores
40 mA ... 10000 mA
Control eléctrico
Interfaz AP. Ethernet
Diagnosis mediante bus
APDD inválido. Desconexión de carga. Error de comunicación. Sobretensión de sistema electrónico/sensores. Sobretensión de carga. Subtensión de sistema electrónico/sensores. Subtensión de carga
Diagnosis mediante LED
(Salidas) diagnosis por canal. Alimentación eléctrica de carga (salidas). (Entradas-salidas) diagnosis por módulo. (Entradas-salidas) estado por canal. Diagnosis por canal. Diagnosis por módulo. EtherCAT RUN. Comunicación EtherNet/IP. Comunicación PROFINET. Alimentación eléctrica para la electrónica y los sensores. Alimentación de tensión de carga. Estado por canal. Estado por módulo. Diagnosis del sistema. Mantenimiento necesario
Diagnosis por comunicación interna
Desconexión de carga. Rotura de cable. Evento IO-Link. Error de comunicación. Cortocircuito/sobrecarga de señal de salida. Cortocircuito/sobrecarga Power OUT PL. Cortocircuito/sobrecarga Power OUT PS. Cortocircuito/sobrecarga de alimentación de sensores. Cortocircuito/sobrecarga. Errores de parámetros. Error de parametrización. Sobrecarga de entradas analógicas. Límite superior no alcanzado. Sobretensión de sistema electrónico/sensores. Sobretensión de carga. Flujo insuficiente/desbordamiento. Límite inferior no alcanzado. Subtensión de sistema electrónico/sensores. Subtensión de carga
Dimensiones: ancho x largo x alto
Según la configuración
Fluctuaciones de tensión admisibles de carga
± 25 %
Fluctuaciones de tensión admisibles para electrónica/sensores
± 25 %
Grado de ensuciamiento
2
Grado de protección
IP65. IP67
Humedad relativa del aire
5 - 95 %. Sin condensación
Interfaz de bus de campo, cantidad de contactos/hilos
2 ... 8
Interfaz de bus de campo, función
Conexión de bus entrante/saliente
Interfaz de bus de campo, protocolo
ACD (Address Conflict Detection). DLR (Device Level Ring). EtherCAT®. EtherCAT CoE. EtherCAT Distributed Clocks (DC). EtherCAT EoE. EtherCAT FoE. EtherCAT Modular Device Profile (MDP). EtherNet/IP. EtherNet/IP QoS. EtherNet/IP Quickconnect. LLDP. MRP, MRPD (redundancia de anillo). Modbus/TCP (Modbus/UDP). PROFINET FSU. PROFINET I&M0 ... 3. PROFINET IRT. PROFINET RT. PROFINET Shared device. Redundancia del sistema S2. SNMP
Interfaz de bus de campo, separación galvánica
sí
Interfaz de bus de campo, técnica de conexión
M12x1, codificación D según EN 61076-2-101. RJ45 según IEC 61076-3-117 (V14). SCRJ según IEC 61754-24-21
Interfaz de bus de campo, tipo
Ethernet
Interfaz de bus de campo, tipo de conexión
2 zócalos
Interfaz de bus de campo, velocidad de transmisión
100 Mbit/s
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE. Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM. Según la normativa RoHS del Reino Unido
Máx. altura de montaje
3500 m
Nota acerca de la tensión nominal de funcionamiento DC
Protected Extra-Low-Voltage según IEC 60204-1
Nota sobre el grado de protección
Conexiones no utilizadas cerradas
Nota sobre el material
Conformidad con la Directiva RoHS. Sin halógenos. Exento de ésteres de ácido fosfórico
Nota sobre la altura máxima de montaje
> 2000 m ASL (< 79,5 kPa). Respetar la reducción de la temperatura ambiente según la norma IEC 61131-2:2017
Nota sobre la interfaz del bus de campo
Toda la información importante para CPX-AP puede leerse a través de las interfaces Ethernet o de las conexiones de bus de campo y modificarse según la función.. IDM automática, el módulo de bus realiza una comprobación de Crossover y habilita la conexión de ambos tipos de cables (cable Crossover o Patch).. Actualización de firmware mediante interfaz Ethernet/conexión de bus de campo. Se admite la funcionalidad M&M de acuerdo con el PNO.. basado en el protocolo Ethernet IEEE 802.3
Nota sobre la resistencia a las vibraciones
SG1 sobre perfil DIN. SG2 en montaje directo. Control para el transporte con grado de severidad 1 según FN 942017-4 y EN 60068-2-6
Nota sobre la resistencia a los golpes
30 g/11 ms según EN 60068-2-27. SG1 sobre perfil DIN. SG2 en montaje directo. Prueba de impacto con grado de severidad 1, según FN 942017-5 y EN 60068-2-27
Nota sobre la temperatura ambiente
Respetar la reducción de la temperatura ambiente según la norma IEC 61131-2:2017
Nota sobre la tensión de funcionamiento
Unidades de alimentación SELV/PELV necesarias. Observar la caída de tensión
Nota sobre las entradas
EP: 488 bytes. Modbus: 4096 bytes
Nota sobre las salidas
EP: 496 bytes. Modbus: 4096 bytes
Número máx. de módulos
15
Organismo que expide el certificado
UL E239998
Parámetros de canal
Diagnosis de activación del dispositivo IO-Link® perdida. Tiempo de corrección de entrada. Nivelación del valor medido. Modo puerto. Margen de señal. ID del dispositivo objetivo. ID proveedor objetivo. Tiempo de ciclo objetivo. Valor límite superior/inferior. Activación del escalado lineal. Unidad de medida de temperatura. Histéresis para la supervisión del valor de medición
Parámetros de módulo
Configuración de supervisión de la tensión de alimentación de la carga PL. Comportamiento tras cortocircuito/sobrecarga en salida
Patrón uniforme
50.1 mm
Peso del producto
450 g ... 5200 g
Posición de montaje
cualquiera, en carril H: horizontal
Protección contra contacto directo e indirecto
Unidades de alimentación SELV/PELV necesarias
Protección contra inversión de polaridad
sí
Protocolo
AP
Puenteo en cortes de red
10 ms
Resistencia a las vibraciones
Control para el transporte con grado de severidad 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 2, según FN 942017-5 y EN 60068-2-27
Separación potencial entre las tensiones de alimentación del sistema electrónico/los sensores y la carga/las válvulas
sí
Símbolo KC
KC-CEM
Temperatura ambiente
-20 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 70 °C
Tensión nominal de funcionamiento DC carga
24 V
Tensión nominal de funcionamiento DC para electrónica/sensores
24 V
Tiempo de ciclo interno
< 1 ms
Tipo de fijación
Con taladro pasante para tornillo M5. Con taladro pasante para tornillo M6
Volumen máximo de direcciones de entradas
1024 byte
Volumen máximo de direcciones para salidas
1024 byte
