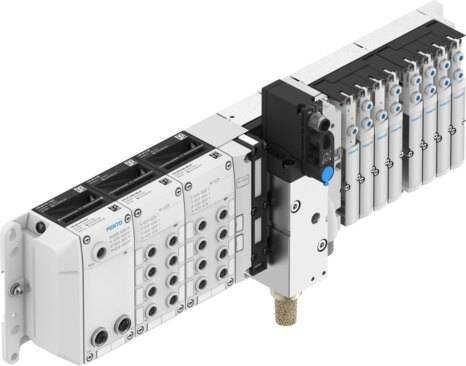

Alimentación del aire de pilotaje
Externo
Interno
Alimentación eléctrica, función
Sistema electrónico/sensores y carga entrante y tierra funcional
Alimentación eléctrica, número de contactos/hilos
4 ... 5
Alimentación eléctrica, técnica de conexión
7/8“ según NFPA/T3.5.29
M12x1, codificación L según EN 61076-2-111
M18x1
M8x1, codificación A según EN 61076-2-104
Push-pull según IEC 61076-3-126
Alimentación eléctrica, tipo de conexión
Conector
Alimentación máxima de corriente
4 A ... 16 A
Altura nominal de utilización
<= 2000 m ASL (> 79,5 kPa)
Aptitud para vacío
sí
Ayuda a la configuración
Archivo EDS
Archivo ESI
Archivo GSDML
Archivo IODD
Cantidad máx. de posiciones de válvula
64
Caudal nominal normal máximo
360 l/min con 10 mm
550 l/min con 14 mm
700 l/min con 20 mm
Certificación
RCM
UL - Recognized (OL)
Clase de resistencia a la corrosión CRC
1 - riesgo de corrosión bajo
Conexión neumática de utilización
M7
G1/8
QS-4
QS-6
QS-8
QS-3/16
QS-1/4
QS-5/16
Conformidad PWIS
VDMA24364-B1/B2-L
Consumo propio de corriente típ. con tensión nominal de funcionamiento, carga
3 mA ... 10000 mA
Consumo propio de corriente típ. con tensión nominal de funcionamiento, electrónica/sensores
40 mA ... 10000 mA
Control eléctrico
Interfaz AP
Bus de campo
Estructura del terminal de válvulas
Modular, tamaños de válvulas combinables
Fluctuaciones de tensión admisibles
+/- 25 %
Fluctuaciones de tensión admisibles para electrónica/sensores
± 25 %
Forma constructiva
Corredera del émbolo
Válvula de asiento con reposición por muelle
Función de la válvula
2/2 cerrada monoestable
2x3/2 válvulas monoestables, normalmente cerradas
2x3/2 abiertas monoestables
2x3/2 monoestable abierta/cerrada
Regulador de presión proporcional de 3 vías
3/2 cerrada monoestable
3/2 vías, normalmente abierta, monoestable
Biestable de 5/2 vías
Monoestable de 5/2 vías
5/3 vías a presión
5/3 a descarga
5/3 normalmente cerrada
Grado de ensuciamiento
2
Grado de protección
IP67
Humedad relativa del aire
5 - 90 % a 40 °C
Sin condensación
Indicación del estado de señal
LED
Interfaz de bus de campo, cantidad de contactos/hilos
2 ... 8
Interfaz de bus de campo, función
Conexión de bus entrante/saliente
Interfaz de bus de campo, protocolo
ACD (Address Conflict Detection)
DLR (Device Level Ring)
EtherCAT®
EtherCAT CoE
EtherCAT Distributed Clocks (DC)
EtherCAT EoE
EtherCAT FoE
EtherCAT Modular Device Profile (MDP)
EtherNet/IP
EtherNet/IP QoS
EtherNet/IP Quickconnect
LLDP
MRP, MRPD (redundancia de anillo)
Modbus/TCP (Modbus/UDP)
PROFINET FSU
PROFINET I&M0 ... 3
PROFINET IRT
PROFINET RT
PROFINET Shared device
Redundancia del sistema S2
SNMP
Interfaz de bus de campo, separación galvánica
sí
Interfaz de bus de campo, técnica de conexión
M12x1, codificación D según EN 61076-2-101
RJ45 según IEC 61076-3-117 (V14)
SCRJ según IEC 61754-24-21
Interfaz de bus de campo, tipo
Ethernet
Interfaz de bus de campo, tipo de conexión
2 zócalos
Interfaz de bus de campo, velocidad de transmisión
100 Mbit/s
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Según la normativa RoHS del Reino Unido
Máx. altura de montaje
3500 m
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota acerca de la tensión nominal de funcionamiento DC
Protected Extra-Low-Voltage según IEC 60204-1
Nota sobre el grado de protección
Conexiones no utilizadas cerradas
Nota sobre el material
Conformidad con la Directiva RoHS
Sin halógenos
Exento de ésteres de ácido fosfórico
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Nota sobre la altura máxima de montaje
> 2000 m ASL (< 79,5 kPa)
Respetar la reducción de la temperatura ambiente según la norma IEC 61131-2:2017
Nota sobre la interfaz del bus de campo
Toda la información importante para CPX-AP puede leerse a través de las interfaces Ethernet o de las conexiones de bus de campo y modificarse según la función.
IDM automática, el módulo de bus realiza una comprobación de Crossover y habilita la conexión de ambos tipos de cables (cable Crossover o Patch).
Actualización de firmware mediante interfaz Ethernet/conexión de bus de campo
Se admite la funcionalidad M&M de acuerdo con el PNO.
basado en el protocolo Ethernet IEEE 802.3
Nota sobre la temperatura ambiente
Respetar la reducción de la temperatura ambiente según la norma IEC 61131-2:2017
Nota sobre la tensión de funcionamiento
Unidades de alimentación SELV/PELV necesarias
Observar la caída de tensión
Nota sobre las entradas
EP: 488 bytes
Modbus: 4096 bytes
Nota sobre las salidas
EP: 496 bytes
Modbus: 4096 bytes
Número máx. de módulos
15
Número máx. de zonas de presión
17
Organismo que expide el certificado
MH19482
Posición de montaje
cualquiera, en carril H: horizontal
Presión de control MPa
0.3 MPa ... 0.8 MPa
Presión de funcionamiento
-0.9 bar ... 10 bar
Presión de mando
3 bar ... 8 bar
Protección contra contacto directo e indirecto
Unidades de alimentación SELV/PELV necesarias
Protección contra inversión de polaridad
sí
Protocolo
AP
Puenteo en cortes de red
10 ms
Separación potencial entre las tensiones de alimentación del sistema electrónico/los sensores y la carga/las válvulas
sí
Silenciador plano
En un lado
Símbolo KC
KC-CEM
Sistema eléctrico de E/S
sí
Tamaño de válvula
10 mm
Temperatura ambiente
-5 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 40 °C
Temperatura del medio
-5 °C ... 50 °C
Tensión nominal de funcionamiento DC
24 V
Tensión nominal de funcionamiento DC para electrónica/sensores
24 V
Tiempo de ciclo interno
< 1 ms
Tipo de accionamiento
Eléctrico
Tipo de fijación
Montaje directo mediante taladro pasante
En perfil DIN con accesorios
En bastidor de montaje
Atornillado
con taladro pasante para tornillo M5 con accesorios
con taladro pasante para tornillo M6 con accesorios
Con taladro pasante para tornillo M5
Con taladro pasante para tornillo M6
Tipo de terminal de válvulas
32
Volumen máximo de direcciones de entradas
4096 byte
Volumen máximo de direcciones para salidas
4096 byte
