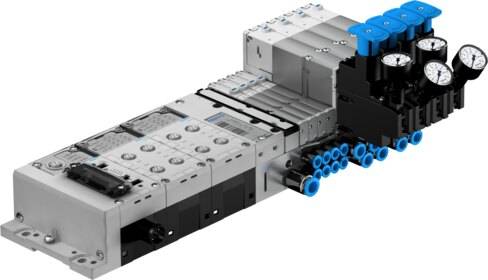

Alimentación del aire de pilotaje
Externo
Interno
Aptitud para vacío
sí
Cantidad máx. de posiciones de válvula
64
Categoría ATEX para gas
II 3G
Caudal nominal normal máximo
360 l/min con 10 mm
550 l/min con 14 mm
700 l/min con 20 mm
Certificación
RCM
c UL us - Recognized (OL)
Certificación de protección contra explosión fuera de la UE
EPL Db (GB)
EPL Gb (GB)
Clase de resistencia a la corrosión CRC
1 - riesgo de corrosión bajo
Conexión neumática de utilización
M7
G1/8
QS-4
QS-6
QS-8
QS-3/16
QS-1/4
QS-5/16
Conformidad PWIS
VDMA24364-B1/B2-L
Control eléctrico
Bus de campo
Estructura del terminal de válvulas
Modular, tamaños de válvulas combinables
Fluctuaciones de tensión admisibles
+/- 25 %
Forma constructiva
Corredera del émbolo
Válvula de asiento con reposición por muelle
Función de la válvula
2/2 cerrada monoestable
2x3/2 válvulas monoestables, normalmente cerradas
2x3/2 abiertas monoestables
2x3/2 monoestable abierta/cerrada
Regulador de presión proporcional de 3 vías
3/2 cerrada monoestable
3/2 vías, normalmente abierta, monoestable
Biestable de 5/2 vías
Monoestable de 5/2 vías
5/3 vías a presión
5/3 a descarga
5/3 normalmente cerrada
Grado de protección
IP67
Humedad relativa del aire
Máx. 90 % a 40 °C
Indicación del estado de señal
LED
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Según la Directiva de protección contra explosiones de la UE (ATEX)
Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Según las disposiciones EX de Reino Unido
Según la normativa RoHS del Reino Unido
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Número máx. de zonas de presión
17
Organismo que expide el certificado
MH19482
Presión de control MPa
0.3 MPa ... 0.8 MPa
Presión de funcionamiento
-0.9 bar ... 10 bar
Presión de mando
3 bar ... 8 bar
Protección antideflagrante
Zona 1 (UKEX)
Zona 2 (ATEX)
Zona 21 (UKEX)
Silenciador plano
En un lado
Símbolo KC
KC-CEM
Sistema eléctrico de E/S
sí
Tamaño de válvula
14 mm
Temperatura ambiente
-5 °C ... 50 °C
Temperatura ambiente Ex
-5°C <= Ta <= +50°C
Temperatura de almacenamiento
-20 °C ... 40 °C
Temperatura del medio
-5 °C ... 50 °C
Tensión nominal de funcionamiento DC
24 V
Tipo de accionamiento
Eléctrico
Tipo de protección contra explosión de gas
Ex ec IIC T4 Gc X
Tipo de terminal de válvulas
32
