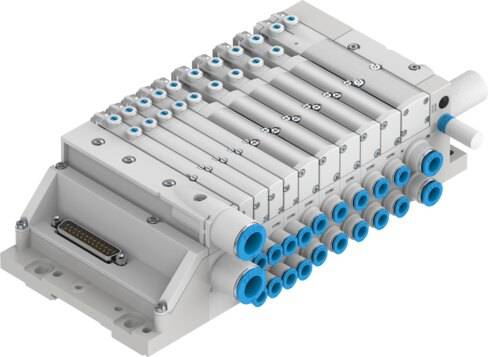

Alimentación del aire de pilotaje
Externo
Interno
Aptitud para vacío
sí
Cantidad máx. de posiciones de válvula
32
Caudal nominal normal máximo
360 l/min con 10 mm
670 l/min con 14 mm
870 l/min con 20 mm
Certificación
RCM
c UL us - Listed (OL)
Clase de resistencia a la corrosión CRC
3 - riesgo de corrosión alto
Conexión neumática de utilización
M7
G1/4
QS-3
QS-4
QS-6
QS-8
QS-10
QS-12
QS-5/32
QS-1/8
QS-3/16
QS-1/4
QS-5/16
QS-3/8
QS-1/2
Conformidad PWIS
VDMA24364-B1/B2-L
Control eléctrico
Bus de campo
I-Port
IO-Link®
Multipolo
Estructura del terminal de válvulas
Tamaños de válvulas combinables
Fluctuaciones de tensión admisibles
+/- 25 %
Forma constructiva
Corredera del émbolo
Válvula de asiento con reposición por muelle
Función de la válvula
2/2 cerrada monoestable
2x3/2 válvulas monoestables, normalmente cerradas
2x3/2 abiertas monoestables
2x3/2 monoestable abierta/cerrada
3/2 cerrada monoestable
3/2 vías, normalmente abierta, monoestable
Biestable de 5/2 vías
Monoestable de 5/2 vías
5/3 vías a presión
5/3 a descarga
5/3 normalmente cerrada
Grado de protección
IP65
IP67
Indicación del estado de señal
LED
Indicador de posición de conmutación
Diodo emisor de luz
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Según la normativa RoHS del Reino Unido
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Número máx. de zonas de presión
20
Presión de control MPa
0.3 MPa ... 0.8 MPa
Presión de funcionamiento
-0.9 bar ... 10 bar
Presión de mando
3 bar ... 8 bar
Símbolo KC
KC-CEM
Sistema eléctrico de E/S
sí
Tamaño de válvula
10 mm
Temperatura ambiente
-5 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 40 °C
Temperatura del medio
-5 °C ... 50 °C
Tensión nominal de funcionamiento DC
24 V
Tipo de accionamiento
Eléctrico
Tipo de control
Eléctrico
Tipo de terminal de válvulas
34
