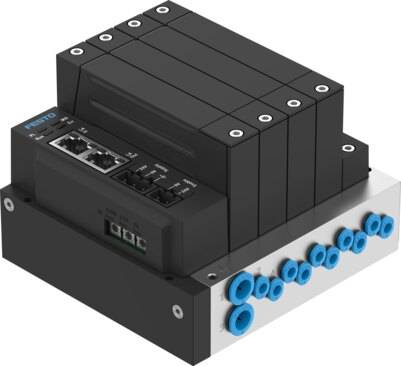

Nota sobre el medio de trabajo/mando
Funcionamiento con lubricación imposible
No se permite la condensación en la válvula
si el fluido de funcionamiento contiene oxígeno concentrado, debe asegurarse una ventilación suficiente con aire ambiente para evitar el aumento de las concentraciones de oxígeno en el entorno
Tamaño de partícula máximo de 40 µm
Nota sobre la presión de funcionamiento
presión de entrada recomendada 1 para alcanzar el caudal especificado
Nota sobre el margen de regulación de la presión
Margen de regulación de presión efectiva entre 10 hPa por encima de la presión de entrada 3 y 10 hPa por debajo de la presión de entrada 1. Margen de regulación de presión recomendado entre 50 hPa por encima de la presión de entrada 3 y 1000 hPa por debaj
Consumo de corriente máx.
250 mA
Altura nominal de utilización
< 3000 m NHN
Aptitud para vacío
sí
Cantidad máx. de posiciones de válvula
5
Categoría de sobretensión
II
Caudal normal (normalizado según DIN 1343)
18 l/min ... 42 l/min
Certificación
RCM
Clase climática
3K22 según EN 60721
Clase de resistencia a la corrosión CRC
2 - riesgo de corrosión moderado
Clase de sala limpia
Clase 3 según ISO 14644-1
Conexión eléctrica 1, cantidad de contactos/hilos
3
Conexión eléctrica 1, distribución de conexiones
997272
Conexión eléctrica 1, función
Alimentación eléctrica
Conexión eléctrica 1, sección del conductor
0.2 mm² ... 1.5 mm²
Conexión eléctrica 1, técnica de conexión
Regleta de bornes
Conexión eléctrica 1, tipo de conexión
Zócalo
Conexión eléctrica 2, cantidad de contactos/hilos
2
Conexión eléctrica 2, distribución de conexiones
997542
Conexión eléctrica 2, función
Entrada digital
Conexión eléctrica 2, sección del conductor
0.2 mm² ... 1.5 mm²
Conexión eléctrica 2, técnica de conexión
Regleta de bornes
Conexión eléctrica 2, tipo de conexión
Zócalo
Conexión neumática 1
Para tubo flexible con diámetro exterior de 8 mm
Conexión neumática 2
Para tubo flexible con diámetro exterior 4 mm
Conexión neumática 3
para tubo flexible con diámetro exterior de 8 mm
Conexión neumática 4
para tubo flexible con Ø exterior de 4 mm
Conformidad PWIS
VDMA24364-Zona III
Consumo máximo de potencia eléctrica
6 W
Control de inflamabilidad del material
UL94 HB
Dimensiones: ancho x largo x alto
71 mm x 110 mm x 82 mm. 87 mm x 110 mm x 82 mm
Entrada de valor nominal
Digital
Estructura del terminal de válvulas
Patrón fijo
Función de la válvula
Válvula proporcional reguladora de presión de 3 vías, cerrada
Grado de ensuciamiento
2
Grado de protección
IP20
Histéresis
0.4 %FS ... 0.5 %FS
Humedad relativa del aire
5 - 85 %. Sin condensación
Idoneidad para la producción de baterías de iones de litio
No pueden utilizarse metales con más de un 1 % de cobre en masa. Placas de circuito impreso, cables, conectores eléctricos y bobinas Se excluyen los metales con más de 1% de cobre como componente de aleación. Las excepciones son las placas de circuitos im
Interfaz de bus de campo, protocolo
EtherCAT®
Interfaz de bus de campo, técnica de conexión
RJ45
Interfaz de bus de campo, tipo de conexión
2 zócalos
Linealidad
0.4 %FS ... 0.9 %FS
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE. Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM. Según la normativa RoHS del Reino Unido
Margen de regulación de presión
-14.5 psi ... 87 psi
Margen de regulación de presión MPa
-0.1 MPa ... 0.6 MPa
Margen de tensiones de servicio DC
20.4 V ... 27.6 V
Material de las juntas
NBR
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]. Gases inertes. Oxígeno
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre la utilización
El producto es adecuado solamente para fines industriales. Si es necesario, en zonas residenciales deben adoptarse medidas para no causar interferencias.. solo para el uso en espacios interiores
Número máx. de zonas de presión
1
Ondulación residual
± 10%
Patrón uniforme
16 mm
Precisión total
0,65 %FS. 1,1 %FS
Presión de entrada 1
0 bar ... 7 bar
Presión de entrada 1 Mpa
0 MPa ... 0.7 MPa
Presión de entrada 1 psi
0 psi ... 101.5 psi
Presión de entrada 3
-14.5 psi ... 0 psi
Presión de estallido
304.5 psi
Presión de funcionamiento
29 psi ... 101.5 psi
Principio de sellado
Blando
Protección contra contacto directo e indirecto
PELV
Protección contra inversión de polaridad
Para todas las conexiones eléctricas
Reproducibilidad
0.3 %FS ... 0.4 %FS
Resistencia a las vibraciones
Control para el transporte con grado de severidad 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 2, según FN 942017-5 y EN 60068-2-27
Sentido de flujo
No reversible
Símbolo KC
KC-CEM
Temperatura ambiente
5 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 60 °C
Temperatura del medio
5 °C ... 50 °C
Tensión nominal de funcionamiento DC
24 V
Tipo de accionamiento
Eléctrico
Tipo de indicación
LED
Tolerancia de tiempo para fallo de tensión de la alimentación de la lógica
10 ms
