Alimentación del aire de pilotaje
Externo. Interno
Aptitud para vacío
sí
Caudal nominal normal máximo
550 l/min con 18 mm
1100 l/min con 26 mm
1300 l/min con 42 mm
2900 l/min con 52 mm
4000 l/min con 65 mm
Certificación
BIA. C-Tick. c UL us - Recognized (OL)
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Conexión neumática de utilización
1/8 NPTF. 1/4 NPT. 3/8 NPT. 1/2 NPT. 1 1/2 NPT. QS-6. QS-8. QS-10. QS-12. QS-16
Control eléctrico
Bus de campo

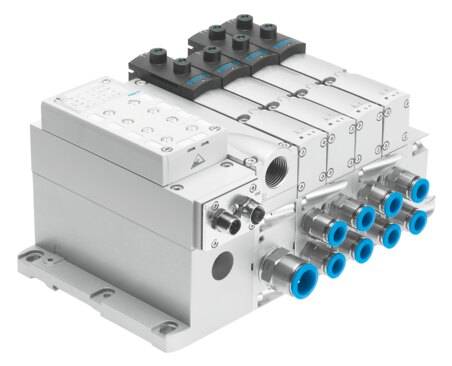

Estructura del terminal de válvulas
Modular, tamaños de válvulas combinables
Fluctuaciones de tensión admisibles
+/- 10 %
Forma constructiva
Corredera del émbolo
Función de escape
mediante placa de estrangulación
Función de la válvula
5/3 vías, conexión 2 a presión, 4 a descarga
Grado de protección
IP65
Humedad relativa del aire
0 - 90 %
Indicación del estado de señal
LED
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM. Según la normativa RoHS del Reino Unido
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Presión de control MPa
0.3 MPa ... 1 MPa
Presión de funcionamiento
-0.9 bar ... 10 bar
Presión de funcionamiento del terminal de válvulas con alimentación interna de aire de pilotaje
43.5 psi ... 145 psi
Presión de mando
3 bar ... 10 bar
Símbolo KC
KC-CEM
Sistema eléctrico de E/S
sí
Tamaño de válvula
18 mm
Temperatura ambiente
-5 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 60 °C
Tensión nominal de funcionamiento DC
24 V
Tipo de accionamiento
Eléctrico
Tipo de terminal de válvulas
44
