Accionamiento manual auxiliar
Con enclavamiento
Con accesorios enclavables
Sin enclavamiento
Cubierto
Autoreposición mediante señal eléctrica
Alimentación del aire de pilotaje
Externo
Interno
Alimentación máxima de corriente
11 A
Aptitud para vacío
sí
Caudal nominal normal máximo
700 l/min con 18 mm
1350 l/min con 26 mm
1860 l/min con 42 mm
2900 l/min con 52 mm
Certificación
c UL us - Recognized (OL)
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Conexión aire de pilotaje 12
Recuperado
Opcionalmente:
Conexión neumática de utilización
QS-6
QS-8
QS-10
QS-12
QS-16
Conformidad PWIS
VDMA24364-B1/B2-L
Control eléctrico
Ethernet
Bus de campo
Controlador integrado

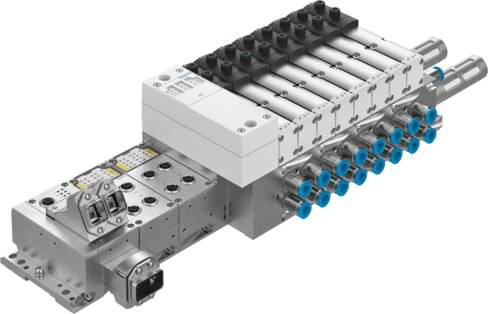

Estructura del terminal de válvulas
Modular, tamaños de válvulas combinables
Fluctuaciones de tensión admisibles
+/- 10 %
Forma constructiva
Corredera del émbolo
Función de escape
mediante placa de estrangulación
Función de la válvula
5/3 vías, conexión 2 a presión, 4 a descarga
Grado de protección
IP65
Humedad relativa del aire
0 - 90 %
Indicación del estado de señal
LED
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Medio de mando
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Funcionamiento con lubricación imposible
Nota sobre la dinamización forzada
Frecuencia de conmutación mínima 1/mes
Número de bobinas controlables por terminal de válvulas
≤96
Número de bobinas controlables por zona de tensión
≤24
Número de zonas de tensión
≤6
Organismo que expide el certificado
UL E322346
Presión de funcionamiento
-0.9 bar ... 10 bar
Presión de funcionamiento del terminal de válvulas con alimentación interna de aire de pilotaje
43.5 psi ... 145 psi
Presión de mando
3 bar ... 10 bar
Símbolo KC
KC-CEM
Sistema eléctrico de E/S
sí
Tamaño de válvula
42 mm
Temperatura ambiente
-5 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 60 °C
Tensión nominal de funcionamiento DC
24 V
Tipo de accionamiento
Eléctrico
Tipo de terminal de válvulas
46
