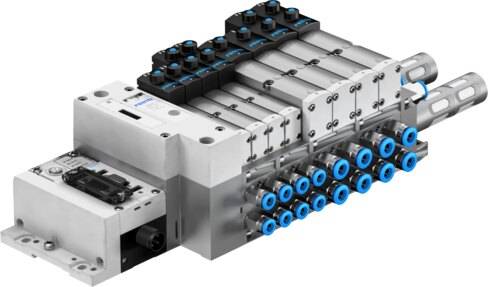

Alimentación del aire de pilotaje
Externo
Interno
Aptitud para vacío
sí
Cantidad máx. de posiciones de válvula
32
Categoría ATEX para gas
II 3G
Caudal nominal normal máximo
700 l/min con 18 mm
1350 l/min con 26 mm
1860 l/min con 42 mm
2900 l/min con 52 mm
4000 l/min con 65 mm
Certificación
BIA
C-Tick
c UL us - Recognized (OL)
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Conexión neumática de utilización
G1/8
G1/4
G3/8
G1/2
QS-6
QS-8
QS-10
QS-12
QS-14
QS-16
Conformidad PWIS
VDMA24364-B1/B2-L
Control eléctrico
Ethernet
Bus de campo
Controlador integrado
Estructura del terminal de válvulas
Modular, tamaños de válvulas combinables
Fluctuaciones de tensión admisibles
+/- 10 %
Forma constructiva
Corredera del émbolo
Función de escape
mediante placa de estrangulación
Función de la válvula
5/3 vías, conexión 2 a presión, 4 a descarga
Grado de protección
IP65
NEMA 4
Humedad relativa del aire
0 - 90 %
Indicación del estado de señal
LED
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Según la Directiva de protección contra explosiones de la UE (ATEX)
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Según la normativa RoHS del Reino Unido
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Número máx. de zonas de presión
16
Presión de control MPa
0.3 MPa ... 1 MPa
Presión de funcionamiento
-0.9 bar ... 10 bar
Presión de funcionamiento del terminal de válvulas con alimentación interna de aire de pilotaje
3 bar ... 10 bar
Presión de mando
3 bar ... 10 bar
Protección antideflagrante
Zona 2 (ATEX)
Símbolo KC
KC-CEM
Sistema eléctrico de E/S
sí
Tamaño de válvula
18 mm
Temperatura ambiente
-5 °C ... 50 °C
Temperatura ambiente Ex
-5°C <= Ta <= +50°C
Temperatura de almacenamiento
-20 °C ... 60 °C
Tensión nominal de funcionamiento DC
24 V
Tipo de accionamiento
Eléctrico
Tipo de protección contra explosión de gas
Ex nA IIC T3 X Gc
Tipo de terminal de válvulas
45
