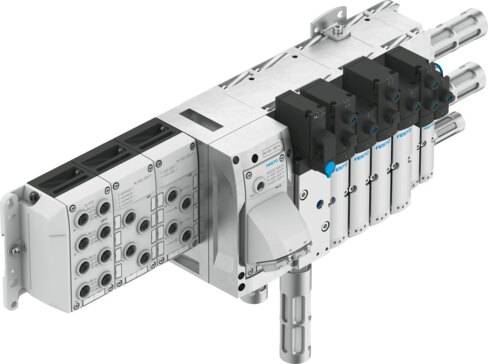

Alimentación del aire de pilotaje
Externo. Interno
Alimentación eléctrica, función
Sistema electrónico/sensores y carga entrante y tierra funcional
Alimentación eléctrica, número de contactos/hilos
4 ... 5
Alimentación eléctrica, técnica de conexión
7/8 según NFPA/T3.5.29. M12x1, codificación L según EN 61076-2-111. M18x1. M8x1, codificación A según EN 61076-2-104. Push-pull según IEC 61076-3-126
Alimentación eléctrica, tipo de conexión
Conector
Alimentación máxima de corriente
4 A ... 16 A
Altura nominal de utilización
<= 2000 m ASL (> 79,5 kPa)
Aptitud para vacío
sí
Ayuda a la configuración
Archivo EDS. Archivo ESI. Archivo GSDML. Archivo IODD
Cantidad máx. de posiciones de válvula
32
Caudal nominal normal máximo
700 l/min con 18 mm. 1350 l/min con 26 mm. 1860 l/min con 42 mm. 2900 l/min con 52 mm. 4000 l/min con 65 mm
Certificación
RCM. c UL us - Recognized (OL)
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Conexión neumática de utilización
G1/8. G1/4. G3/8. G1/2. 1/8 NPT. 1/4 NPT. 3/8 NPT. 1/2 NPT. QS-6. QS-8. QS-10. QS-12. QS-14. QS-16. QS-5/16. QS-3/8. QS-1/2
Conformidad PWIS
VDMA24364-B1/B2-L
Consumo propio de corriente típ. con tensión nominal de funcionamiento, carga
3 mA ... 10000 mA
Consumo propio de corriente típ. con tensión nominal de funcionamiento, electrónica/sensores
40 mA ... 10000 mA
Control eléctrico
Interfaz AP. Bus de campo
Estructura del terminal de válvulas
Modular, tamaños de válvulas combinables
Fluctuaciones de tensión admisibles
+/- 10 %
Fluctuaciones de tensión admisibles para electrónica/sensores
± 25 %
Forma constructiva
Corredera del émbolo
Función de escape
mediante placa de estrangulación
Función de la válvula
5/3 vías, conexión 4 a presión, 2 a descarga
Grado de ensuciamiento
2
Grado de protección
IP65
Humedad relativa del aire
5 - 90 %. Sin condensación
Indicación del estado de señal
LED
Interfaz de bus de campo, cantidad de contactos/hilos
2 ... 8
Interfaz de bus de campo, función
Conexión de bus entrante/saliente
Interfaz de bus de campo, protocolo
ACD (Address Conflict Detection). DLR (Device Level Ring). EtherCAT®. EtherCAT CoE. EtherCAT Distributed Clocks (DC). EtherCAT EoE. EtherCAT FoE. EtherCAT Modular Device Profile (MDP). EtherNet/IP. EtherNet/IP QoS. EtherNet/IP Quickconnect. LLDP. MRP, MRPD (redundancia de anillo). Modbus/TCP (Modbus/UDP). PROFINET FSU. PROFINET I&M0 ... 3. PROFINET IRT. PROFINET RT. PROFINET Shared device. Redundancia del sistema S2. SNMP
Interfaz de bus de campo, separación galvánica
sí
Interfaz de bus de campo, técnica de conexión
M12x1, codificación D según EN 61076-2-101. RJ45 según IEC 61076-3-117 (V14). SCRJ según IEC 61754-24-21
Interfaz de bus de campo, tipo
Ethernet
Interfaz de bus de campo, tipo de conexión
2 zócalos
Interfaz de bus de campo, velocidad de transmisión
100 Mbit/s
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE. Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM. Según la normativa RoHS del Reino Unido
Máx. altura de montaje
3500 m
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota acerca de la tensión nominal de funcionamiento DC
Protected Extra-Low-Voltage según IEC 60204-1
Nota sobre el grado de protección
Conexiones no utilizadas cerradas
Nota sobre el material
Conformidad con la Directiva RoHS. Sin halógenos. Exento de ésteres de ácido fosfórico
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Nota sobre la altura máxima de montaje
> 2000 m ASL (< 79,5 kPa). Respetar la reducción de la temperatura ambiente según la norma IEC 61131-2:2017
Nota sobre la interfaz del bus de campo
Toda la información importante para CPX-AP puede leerse a través de las interfaces Ethernet o de las conexiones de bus de campo y modificarse según la función.. IDM automática, el módulo de bus realiza una comprobación de Crossover y habilita la conexión de ambos tipos de cables (cable Crossover o Patch).. Actualización de firmware mediante interfaz Ethernet/conexión de bus de campo. Se admite la funcionalidad M&M de acuerdo con el PNO.. basado en el protocolo Ethernet IEEE 802.3
Nota sobre la temperatura ambiente
Respetar la reducción de la temperatura ambiente según la norma IEC 61131-2:2017
Nota sobre la tensión de funcionamiento
Unidades de alimentación SELV/PELV necesarias. Observar la caída de tensión
Nota sobre las entradas
EP: 488 bytes. Modbus: 4096 bytes
Nota sobre las salidas
EP: 496 bytes. Modbus: 4096 bytes
Número máx. de módulos
15
Número máx. de zonas de presión
32
Organismo que expide el certificado
UL E322346
Posición de montaje
cualquiera, en carril H: horizontal
Presión de control MPa
0.3 MPa ... 1 MPa
Presión de funcionamiento
-0.9 bar ... 10 bar
Presión de funcionamiento del terminal de válvulas con alimentación interna de aire de pilotaje
43.5 psi ... 145 psi
Presión de mando
3 bar ... 10 bar
Protección contra contacto directo e indirecto
Unidades de alimentación SELV/PELV necesarias
Protección contra inversión de polaridad
sí
Protocolo
AP
Puenteo en cortes de red
10 ms
Separación potencial entre las tensiones de alimentación del sistema electrónico/los sensores y la carga/las válvulas
sí
Símbolo KC
KC-CEM
Sistema eléctrico de E/S
sí
Tamaño de válvula
42 mm
Temperatura ambiente
-5 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 60 °C
Tensión nominal de funcionamiento DC
24 V
Tensión nominal de funcionamiento DC para electrónica/sensores
24 V
Tiempo de ciclo interno
< 1 ms
Tipo de accionamiento
Eléctrico
Tipo de fijación
Con taladro pasante para tornillo M5. Con taladro pasante para tornillo M6
Tipo de terminal de válvulas
44
Volumen máximo de direcciones de entradas
1024 byte
Volumen máximo de direcciones para salidas
1024 byte
