Alimentación del aire de pilotaje
Externo
Interno
Aptitud para vacío
sí
Cantidad máx. de posiciones de válvula
24
Caudal nominal normal (normalizado según DIN 1343)
130 l/min ... 1150 l/min
Caudal nominal normal máximo
330 l/min con 10 mm
630 l/min con 14 mm
1200 l/min con 18 mm
Certificación
RCM
c UL us - Recognized (OL)
Clase de resistencia a la corrosión CRC
2 - riesgo de corrosión moderado
Conexión aire de pilotaje 12/14
G1/8
Conexión neumática 1
G1/8
G1/4
G3/8
QS-3
QS-4
QS-6
QS-8
QS-10
QS-12
QS-16
QS-1/4
QS-5/16
QS-3/8
QS-1/2
Conexión neumática de utilización
M5
M7
G1/8
G1/4
QS-3
QS-4
QS-6
QS-8
QS-10
QS-5/32
QS-1/8
QS-3/16
QS-1/4
QS-5/16
QS-3/8
Conformidad PWIS
VDMA24364-B1/B2-L
Control eléctrico
Interfaz AP
Conexión individual
Bus de campo
I-Port
IO-Link®
Multipolo
Corriente nominal con reducción de corriente
15,5 mA después de 20 ms
Corriente nominal de arranque por bobina magnética
47 mA a 20 ms

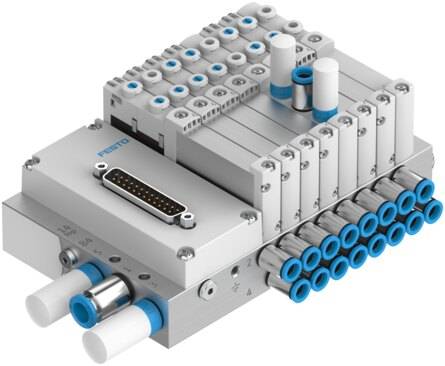

Estructura del terminal de válvulas
Patrón fijo
Fluctuaciones de tensión admisibles
+/- 10 %
+/- 25 %
Forma constructiva
Corredera del émbolo
Función de escape
Estrangulable
Función de la válvula
2x3/2 válvulas monoestables, normalmente cerradas
2x3/2 abiertas monoestables
2x3/2 monoestable abierta/cerrada
3/2 cerrada monoestable
3/2 vías, normalmente abierta, monoestable
Biestable de 5/2 vías
Monoestable de 5/2 vías
5/3 vías a presión
5/3 a descarga
5/3 normalmente cerrada
Grado de protección
IP40
IP65
IP67
IP69K
NEMA 4X
Indicación del estado de señal
LED
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Según la normativa RoHS del Reino Unido
Material de las juntas
HNBR
NBR
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Medio de mando
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Número máx. de zonas de presión
13
Organismo que expide el certificado
UL MH19482
Presión de control MPa
0.15 MPa ... 0.8 MPa
Presión de funcionamiento
-0.9 bar ... 10 bar
Presión de funcionamiento del terminal de válvulas con alimentación interna de aire de pilotaje
1.5 bar ... 8 bar
Presión de mando
1.5 bar ... 8 bar
Principio de sellado
Blando
Resistencia a las vibraciones
Control para el transporte con grado de severidad 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 2, según FN 942017-5 y EN 60068-2-27
Símbolo KC
KC-CEM
Sistema eléctrico de E/S
No
Tamaño de válvula
18 mm
Temperatura ambiente
-5 °C ... 60 °C
Temperatura de almacenamiento
-10 °C ... 60 °C
Temperatura del medio
-5 °C ... 60 °C
Tensión nominal de funcionamiento DC
24 V
Tipo de accionamiento
Eléctrico
Tipo de control
Servopilotado
