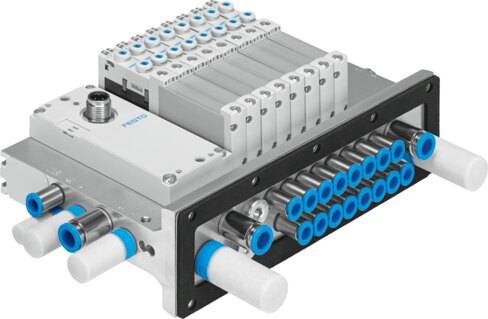

Alimentación del aire de pilotaje
Externo
Interno
Aptitud para vacío
sí
Cantidad máx. de posiciones de válvula
24
Categoría ATEX para gas
II 3G
Categoría ATEX para polvo
II 3D
Caudal nominal normal (normalizado según DIN 1343)
130 l/min ... 1150 l/min
Caudal nominal normal máximo
330 l/min con 10 mm
630 l/min con 14 mm
1200 l/min con 18 mm
Certificación
RCM
c UL us - Recognized (OL)
Certificación de protección contra explosión fuera de la UE
Clase I, Div. 2 (CA)
Class I, Div. 2 (US)
Clase II, Div. 2 (CA)
Clase II, Div. 2 (US)
Clase III (CA)
Clase III (US)
EPL Da (BR)
EPL Dc (CA)
EPL Dc (CN)
EPL Dc (IEC-EX)
EPL Dc (KR)
EPL Dc (US)
EPL Ga (BR)
EPL Gc (CA)
EPL Gc (CN)
EPL Gc (IEC-EX)
EPL Gc (KR)
EPL Gc (US)
Clase de resistencia a la corrosión CRC
2 - riesgo de corrosión moderado
Conexión aire de pilotaje 12/14
G1/8
Conexión neumática 1
G1/8
G1/4
G3/8
QS-3
QS-4
QS-6
QS-8
QS-10
QS-12
QS-16
QS-1/4
QS-5/16
QS-3/8
QS-1/2
Conexión neumática de utilización
M5
M7
G1/8
G1/4
QS-3
QS-4
QS-6
QS-8
QS-10
QS-5/32
QS-1/8
QS-3/16
QS-1/4
QS-5/16
QS-3/8
Conformidad PWIS
VDMA24364-B2-L
Control eléctrico
Bus de campo
I-Port
IO-Link®
Multipolo
Corriente nominal con reducción de corriente
15,5 mA después de 20 ms
Corriente nominal de arranque por bobina magnética
47 mA a 20 ms
Estructura del terminal de válvulas
Patrón fijo
Fluctuaciones de tensión admisibles
+/- 10 %
+/- 25 %
Forma constructiva
Corredera del émbolo
Función de escape
Estrangulable
Función de la válvula
2x3/2 válvulas monoestables, normalmente cerradas
2x3/2 abiertas monoestables
2x3/2 monoestable abierta/cerrada
3/2 cerrada monoestable
3/2 vías, normalmente abierta, monoestable
Biestable de 5/2 vías
Monoestable de 5/2 vías
5/3 vías a presión
5/3 a descarga
5/3 normalmente cerrada
Grado de protección
IP20
IP65
Indicación del estado de señal
LED
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Según la Directiva de protección contra explosiones de la UE (ATEX)
Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Según las disposiciones EX de Reino Unido
Según la normativa RoHS del Reino Unido
Material de las juntas
HNBR
NBR
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Medio de mando
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Número máx. de zonas de presión
13
Organismo que expide el certificado
24-KA4BO-0392X
24-KA4BO-0393X
24-KA4BO-0394X
24-KA4BO-0395X
GYJ19.1188X
IBExU16ATEXB021 X
IECEx IBE 17.0003 X
IECEx IBE 19.0018 X
UL E198674
UL MH19482
Presión de control MPa
0.15 MPa ... 0.8 MPa
Presión de funcionamiento
-0.9 bar ... 10 bar
Presión de funcionamiento del terminal de válvulas con alimentación interna de aire de pilotaje
1.5 bar ... 8 bar
Presión de mando
1.5 bar ... 8 bar
Principio de sellado
Blando
Protección antideflagrante
Clase I, Div. 2 (CA)
Clase I, Div. 2 (US)
Clase II, Div. 2 (CA)
Clase II, Div. 2 (US)
Zona 0 (BR)
Zona 2 (ATEX)
Zona 2 (CA)
Zona 2 (CN)
Zona 2 (IEC-EX)
Zona 2 (KR)
Zona 2 (US)
Zona 20 (BR)
Zona 22 (ATEX)
Zona 22 (CA)
Zona 22 (CN)
Zona 22 (IEC-EX)
Zona 22 (KR)
Zona 22 (US)
Resistencia a las vibraciones
Control para el transporte con grado de severidad 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 2, según FN 942017-5 y EN 60068-2-27
Sistema eléctrico de E/S
No
Tamaño de válvula
18 mm
Temperatura ambiente
-5 °C ... 60 °C
Temperatura ambiente Ex
-5°C <= Ta <= +50°C
-5°C <= Ta <= +60°C
Temperatura de almacenamiento
-10 °C ... 60 °C
Temperatura del medio
-5 °C ... 60 °C
Tensión nominal de funcionamiento DC
24 V
Tipo de accionamiento
Eléctrico
Tipo de control
Servopilotado
Tipo de protección contra explosión de gas
Clase I, zona 2, AEx ec IIC Gc (US)
Ex ec IIC Gc (CA)
Ex ec IIC T4 Gc
Tipo de protección contra explosión de polvo
Ex tc IIIC T135 Dc (CA)
Ex tc IIIC T135 °C Dc
