Tipo de fijación de la placa base
Con taladro pasante
Patrón uniforme
10.55 mm ... 12.55 mm
Tipo de fijación
Tirante
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Medio de mando
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el medio de trabajo/mando
Admite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Temperatura ambiente
-5 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 70 °C
Altura nominal de utilización
<= 2000 m NHN
Máx. altura de montaje
3500 m
Grado de protección
IP20
IP40
IP65
Clase de resistencia a la corrosión CRC
1 - riesgo de corrosión bajo
Resistencia a las vibraciones
Control para el transporte con grado de severidad 1 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 1, según FN 942017-5 y EN 60068-2-27
Resistencia duradera a choques según DIN/IEC 68 parte 2-82
Controlado según grado 1
Presión de funcionamiento
-1 bar ... 7 bar
Presión de control MPa
0.15 MPa ... 0.7 MPa
Presión de mando
1.5 bar ... 7 bar
Presión de funcionamiento del terminal de válvulas con alimentación interna de aire de pilotaje
21.75 psi ... 101.5 psi
Conformidad PWIS
VDMA24364-C1-L
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Según la normativa RoHS del Reino Unido
Símbolo KC
KC-CEM
Certificación
RCM
c UL us - Listed (OL)
Organismo que expide el certificado
UL E322346
Aptitud para el contacto con alimentos
NSF H1
Nota sobre el material
Conformidad con la Directiva RoHS
Material de las juntas
HNBR
NBR

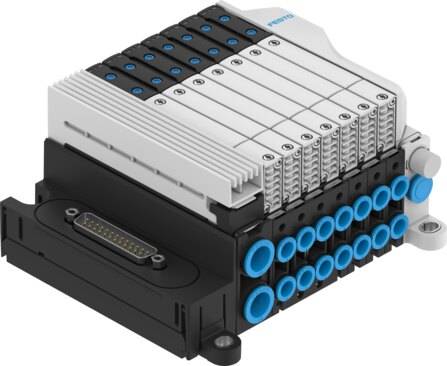

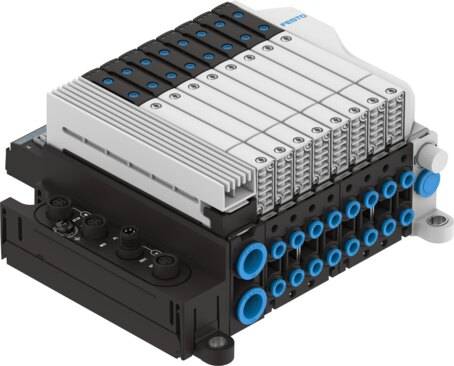

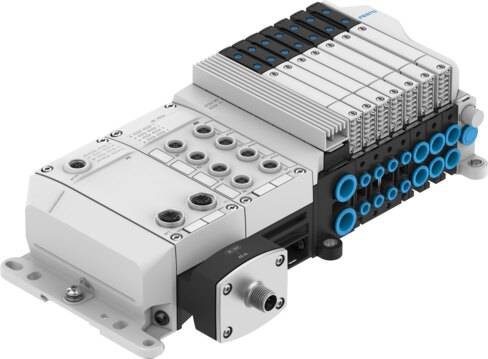

Estructura del terminal de válvulas
Modular y ampliable
Cantidad máx. de posiciones de válvula
32
Número máx. de zonas de presión
16
Tipo de accionamiento
Eléctrico
Función de la válvula
5/4 cerrado, 2 o 4 a descarga
Forma constructiva
Corredera del émbolo
Principio de sellado
Blando
Tipo de control
Servopilotado
Tamaño de válvula
10 mm
Alimentación del aire de pilotaje
Externo
Interno
Caudal nominal normalizado según ISO 8778
470 l/min ... 690 l/min
Aptitud para vacío
sí
Función de escape
Estrangulable
Conexión neumática 1
QS-8
QS-10
QS-12
QS-5/16
QS-3/8
para cartucho de 15 mm
Tapón ciego
Conexión neumática 2
QS-4
QS-6
QS-8
QS-5/32
QS-1/8
QS-1/4
QS-5/16
para cartucho de 10 mm
para cartucho de 12 mm
Tapón ciego
Conexión neumática 3
QS-8
QS-10
QS-12
QS-5/16
QS-3/8
para cartucho de 15 mm
Silenciador
Tapón ciego
Conexión neumática 4
QS-4
QS-6
QS-8
QS-5/32
QS-1/8
QS-1/4
QS-5/16
para cartucho de 10 mm
para cartucho de 12 mm
Tapón ciego
Conexión neumática 5
QS-8
QS-10
QS-12
QS-5/16
QS-3/8
Silenciador
para cartucho de 15 mm
Tapón ciego
Conexión aire de pilotaje 12/14
Tapón ciego
QS-4
QS-6
QS-8
QS-5/16
QS-1/4
Para cartucho de 12 mm
Conexión del aire de escape de pilotaje 82/84
QS-4
QS-6
QS-8
QS-5/16
QS-1/4
Silenciador
Para cartucho de 12 mm
Tensión nominal de funcionamiento DC
24 V
Fluctuaciones de tensión admisibles
+/- 10 %
