Diámetro exterior
14 mm
Radio de curvatura relevante para el caudal
84 mm
Diámetro interior
9.8 mm
Radio de flexión mín.
45 mm
Nota sobre la utilización
El tubo de plástico sólo debe colocarse en contacto con cables cuyo revestimiento no contenga éster de ácido fosfórico. De lo contrario, el tubo de plástico podría resultar dañado.
Características de los tubos flexibles
Con aptitud para cadenas de energía
Presión de funcionamiento en todo el margen de temperatura
-13.775 psi ... 101.5 psi
Presión de funcionamiento en función de la temperatura
-13.775 psi ... 145 psi
Certificación
TÜV
Organismo que expide el certificado
B 013277 0506 00
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:–:–]
Control de inflamabilidad del material
UL94 HB
Conformidad PWIS
VDMA24364-B2-L
Temperatura ambiente
-35 °C ... 60 °C
Peso del producto según la longitud
0.0949 kg/m
Conexión neumática
Para racor de conexión de diámetro exterior 14 mm

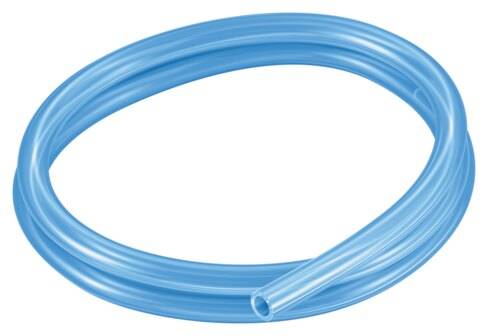

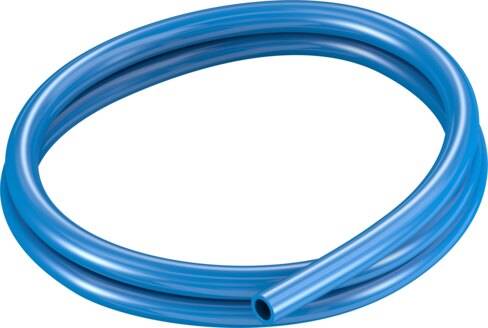

Color
Azul
Dureza Shore
D 52 +/-3
Nota sobre el material
Conformidad con la Directiva RoHS
Material del tubo flexible
TPE-U (PU)
