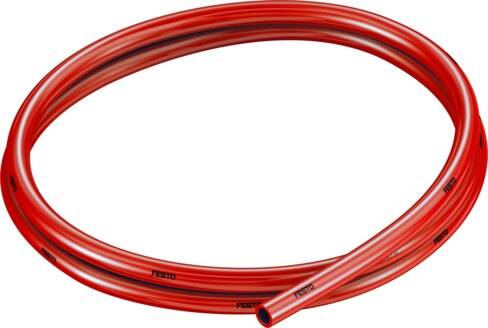

Diámetro exterior
8 mm
Radio de curvatura relevante para el caudal
35 mm
Diámetro interior
4 mm
Radio de flexión mín.
9 mm
Características de los tubos flexibles
Con aptitud para cadenas de energía
Presión de funcionamiento en todo el margen de temperatura
-13.775 psi ... 174 psi
Presión de funcionamiento en función de la temperatura
-13.775 psi ... 290 psi
Nota sobre la presión de funcionamiento
Para aplicaciones con salpicaduras de soldadura: máx. 1 MPa a 20 °C, máx. 0,9 MPa a 40 °C, máx. 0,7 MPa a 60 °C
Agua: máx. 0,6 MPa a máx. 50 °C
Certificación
TÜV
Organismo que expide el certificado
B 013277 0506 00
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:–:–]
Agua (líquida, sin hielo)
Control de inflamabilidad del material
UL94 V-0 (3mm)
UL94 V-2 (0,75 mm)
Conformidad PWIS
VDMA24364-B2-L
Temperatura ambiente
-35 °C ... 60 °C
Nota sobre la temperatura ambiente
uso sin presión hasta 90 °C
Peso del producto según la longitud
0.049 kg/m
Conexión neumática
Para racor de conexión de diámetro exterior 8 mm
Para boquilla estriada de diámetro interior 4 mm
Color
Rojo
Nota sobre el color
Por protección contra llamas, desviación del color estándar
Dureza Shore
D 54 +/-3
Nota sobre el material
Conformidad con la Directiva RoHS
Material del tubo flexible
TPE-U (PU)
