Ancho total
35.8 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
4.0
Capacidad de carga dinámica básica
14 kN
Capacidad de carga estática básica
7.8 kN
Carga límite de fatiga
0.335 kN

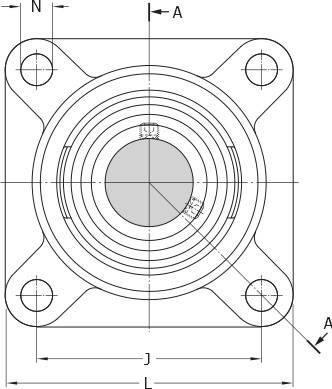

Distancia del centro entre los agujeros para tornillos
70 mm
Diámetro de los tornillos de fijación
10 mm
Diámetro del agujero
25 mm
DIÁMETRO DEL EJE
25 mm
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
0.718 kg
Recubrimiento
Sin
Tipo de agujero para tornillos de fijación
Plano
Tipo de sellado
Contacto estándar

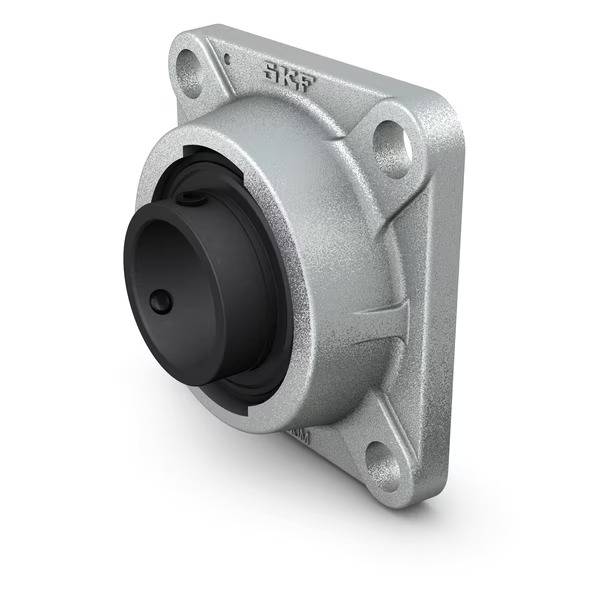

Tipo de soporte
Con pestaña
Velocidad límite
5 850 r/min
Ancho del aro interior
34.1 mm
Nota
Velocidad límite con tolerancia de eje h6
Tipo de agujero
Cilíndrico
Longitud total
95 mm
Aro de asiento de caucho
Sin
Elemento de retención, aro interior
Tornillos de fijación
Ancho del rodamiento, total
34.1 mm
Ancho total del soporte
27 mm
Diámetro del agujero del tornillo de fijación
12 mm
Sellado, unidad
Tapa lateral opcional
Par de apriete recomendado para el tornillo de fijación
4 N·m
Ancho de la pestaña
13 mm
Cumplimiento con el estándar
JIS
Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura
19.8 mm
Tamaño de llave hexagonal para tornillo de fijación
3 mm
Tornillo de fijación
M6x0.75
Ancho del soporte
27 mm
Tipo de soporte con pestaña
Cuadrada
Diámetro de la cabeza esférica de la boquilla engrasadora
6.6 mm
Diámetro exterior del aro interior
≈ ≈33.74 mm
Diámetro recomendado para los tornillos de fijación, mm
10 mm
Diámetro recomendado para los tornillos de fijación, pulgadas
0.375 in
Diámetro superior externo
68 mm
Para un propósito específico
Para aplicaciones de manipulación de materiales
Parte que sobresale de la tapa lateral
20.5 mm
Posición axial de la rosca del soporte
17.5 mm

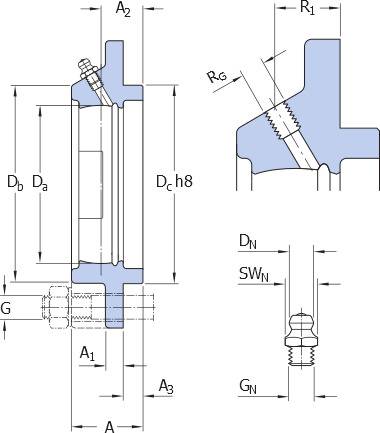

Rosca de la boquilla engrasadora
1/4-28 UNF
Rosca del soporte para boquilla engrasadora
1/4-28 UNF
Sellado, rodamiento
Sello y aro deflector en ambos lados
Tamaño de la llave hexagonal para la boquilla engrasadora
7.94 mm
Tipo de sellado, rodamiento
Contacto estándar
Distancia de la cara lateral del dispositivo de fijación al centro de la rosca
5 mm
