Ancho total
51.2 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Capacidad de carga dinámica básica
30.7 kN
Capacidad de carga estática básica
19 kN
Carga límite de fatiga
0.8 kN

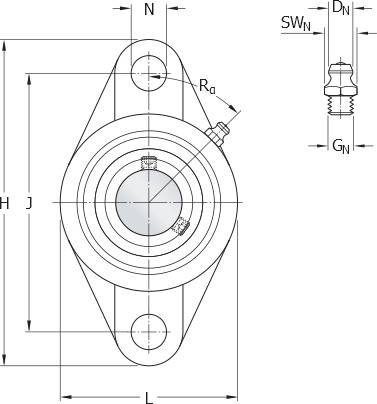

Distancia del centro entre los agujeros para tornillos
144 mm
Diámetro de los tornillos de fijación
14 mm
Diámetro del agujero
40 mm
DIÁMETRO DEL EJE
40 mm
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
1.51 kg
Recubrimiento
Sin
Tipo de agujero para tornillos de fijación
Plano
Tipo de sellado
Contacto estándar
Tipo de soporte
Con pestaña
Velocidad límite
3 750 r/min
Ancho del aro interior
49.2 mm
Nota
Velocidad límite con tolerancia de eje h6
Tipo de agujero
Cilíndrico
Altura total
174.5 mm
Longitud total
100 mm
Aro de asiento de caucho
Sin
Elemento de retención, aro interior
Tornillos de fijación
Ancho del rodamiento, total
49.2 mm
Ancho total del soporte
34 mm
Diámetro del agujero del tornillo de fijación
16 mm
Sellado, unidad
Tapa lateral opcional
Par de apriete recomendado para el tornillo de fijación
6.5 N·m
Ancho de la pestaña
14 mm
Cumplimiento con el estándar
JIS
Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura
30.2 mm
Tamaño de llave hexagonal para tornillo de fijación
4 mm
Tornillo de fijación
M8x1
Ancho del soporte
34 mm
Tipo de soporte con pestaña
Ovalada
Ancho, incluida la tapa lateral
26 mm
Diámetro de la cabeza esférica de la boquilla engrasadora
6.6 mm
Diámetro exterior del aro interior
≈ ≈51.8 mm
Diámetro recomendado para los tornillos de fijación, mm
14 mm
Diámetro recomendado para los tornillos de fijación, pulgadas
0.5625 in
Diámetro superior externo
100 mm
Para un propósito específico
Para aplicaciones de manipulación de materiales
Posición angular de la rosca del soporte
45 °
Posición axial de la rosca del soporte
25 mm
Rosca de la boquilla engrasadora
1/4-28 UNF
Rosca del soporte para boquilla engrasadora
1/4-28 UNF
Sellado, rodamiento
Sello y aro deflector en ambos lados
Tamaño de la llave hexagonal para la boquilla engrasadora
7.94 mm
Tipo de sellado, rodamiento
Contacto estándar
Distancia de la cara lateral del dispositivo de fijación al centro de la rosca
8 mm
